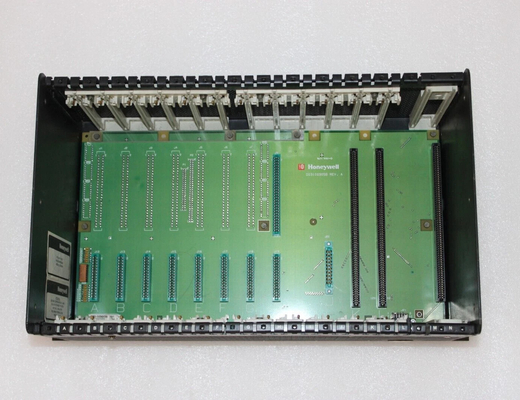

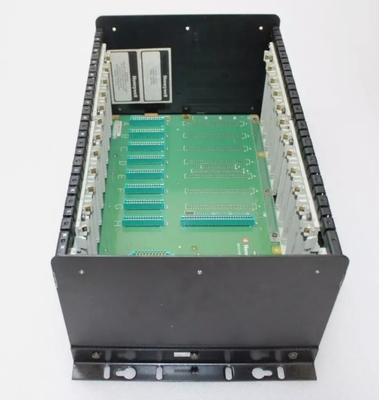

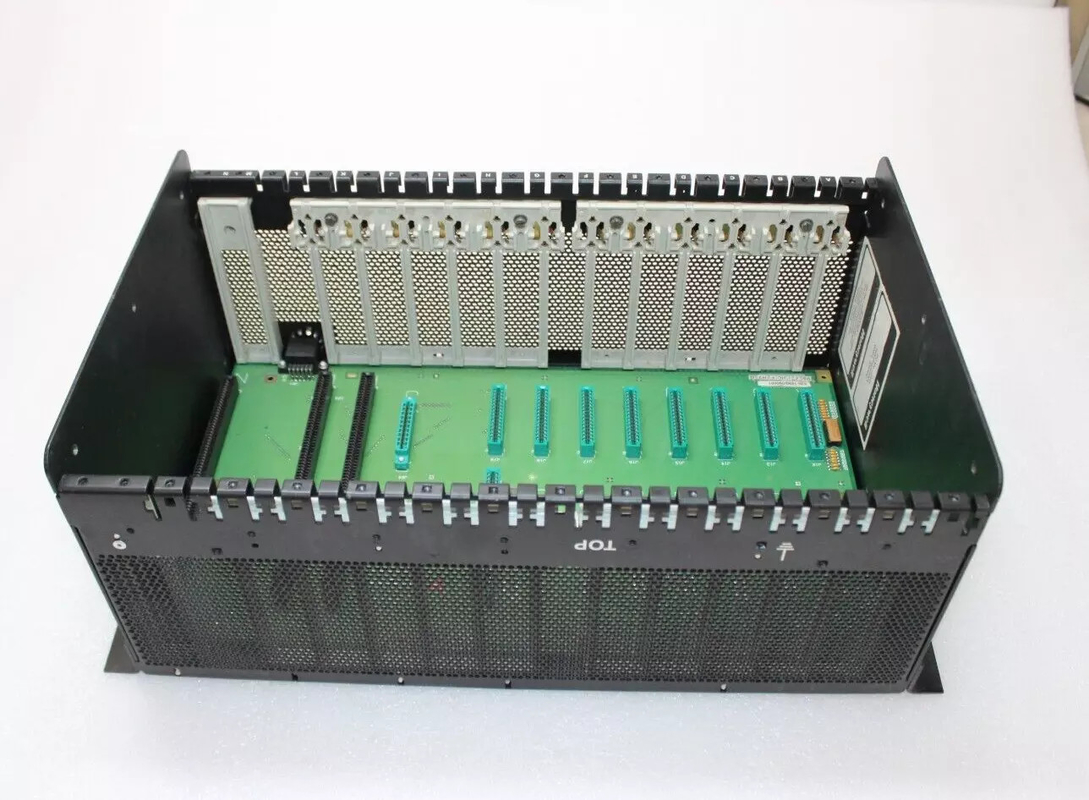

Honeywell 620-1690 Rack Chassis PLC Module 11/12/14/16/36 RC RK 19 IN

Honeywell 620-1690 Rack Chassis PLC Module 11/12/14/16/36 RC RK 19 IN

Dettagli del prodotto:

Informazioni supplementari:

Descrizione:

Durante la scansione dello stato di ingresso del processore (ISS), il processore interrompe momentaneamente la risoluzione del programma di controllo per bloccare i dati presenti sulle schede di ingresso.L' ISS si verifica automaticamente prima di ogni scansione del programma o durante il controllo del programma quando si incontra l' istruzione ISS.

Durante l'ISS, il processore genera sistematicamente i dati di indirizzo del modulo I/0, che vengono trasmessi a tutti i PIOM sul collegamento parallelo.I PIOM decodificano i dati di indirizzo e generano selezioni di schede per tutte le schede/0 nel rack 1/0..

Dopo che un modulo di ingresso riceve una selezione della scheda, i dati presenti in ogni ingresso vengono bloccati sul modulo di ingresso.Il processore può memorizzare le posizioni di fino a otto difetti della schedaL'indirizzo più significativo del modulo 1/0 difettoso è memorizzato nella tabella di stato del sistema.

Il processore inizia quindi l'esecuzione del programma. Mentre le istruzioni di input vengono risolte, il processore legge i dati di input dal modulo di input.il processore inserisce lo stato delle istruzioni di output nella tabella di stato di output.
