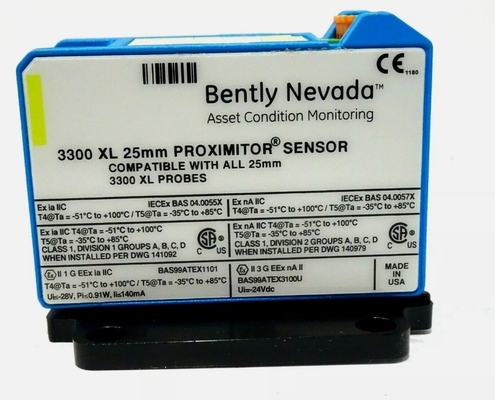

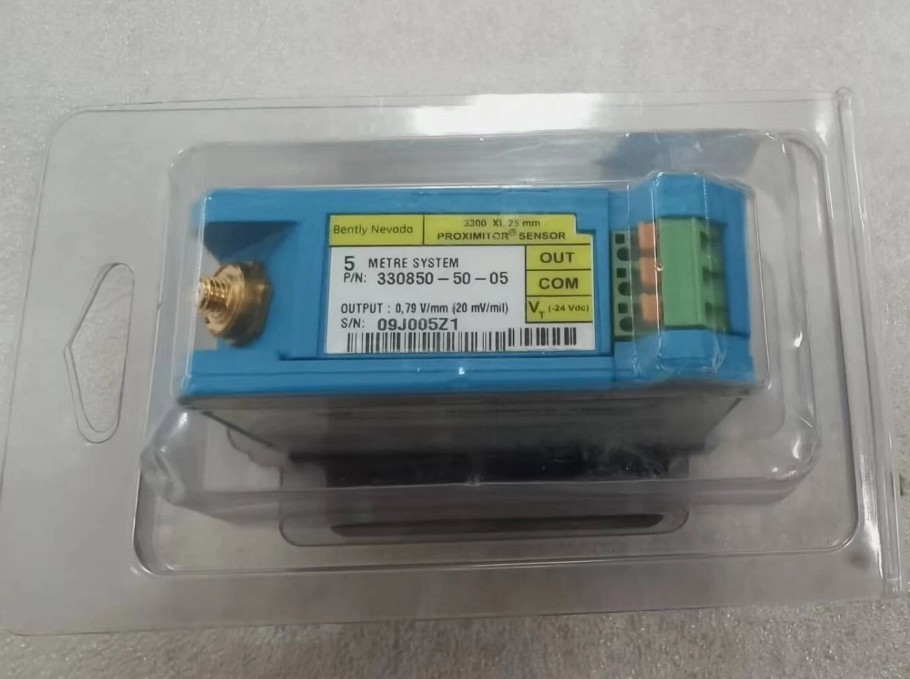

330850-50-05 Bently Nevada 3300 XL 25 MM Sensore di vibrazione di prossimità

330850-50-05 Bently Nevada 3300 XL 25 MM Sensore di vibrazione di prossimità

Dettagli del prodotto:

Informazioni supplementari:

Descrizione:

Salvo diversa indicazione, le seguenti specifiche sono per un sensore di proximità da 25 mm 3300 XL, un cavo di estensione e una sonda tra 0°C e +45°C (+32°F a +113°F) ad un'altitudine massima di 2000 m,con alimentazione a -24 Vdc, un carico di 10 kΩ, un bersaglio in acciaio AISI 4140 fornito da Bently Nevada di diametro pari o superiore a 61 mm e un gap di sonda di 7,0 mm (275 mil).Le specifiche relative all'accuratezza e all'intercambiabilità del sistema non si applicano quando si utilizza un sistema di trasduttori calibrato su qualsiasi bersaglio diverso da un bersaglio in acciaio Bently Nevada AISI 410..

Un supporto scorrevole opzionale 3300 XL può essere ordinato per il trasduttore di espansione differenziale da 25 mm per applicazioni sia di trasduttore singolo che di ingresso complementare.Questo supporto di montaggio rende facile per verificare con precisione il sistema di trasduttore e gap le sonde permettendo di scivolare il sistema di trasduttore in tutta la sua gamma lineareLa piastra di base del supporto scorrevole è installata sulla superficie interna della cassa della turbina vicino al colletto di espansione differenziale.che si attacca al carrello scorrevolePer verificare e installare il trasduttore, il veicolo scorre e viene fissato alla piastra di base con bulloni e filo di sicurezza.allentare i bulloni che fissano il carrello scorrevole alla piastra di base e spostare il carrello scorrevole e le sondeUn accessorio del kit di verifica dell'indicatore a quadrante fornisce un riferimento misurando il movimento del carrello scorrevole.Il 3300 XL Sliding Bracket aiuta a garantire che il sistema del trasduttore rimanga allineato e perpendicolare al rotore.

La sonda 3300 XL da 25 mm è disponibile in una grande varietà di configurazioni per sostituire fisicamente tutte le sonde standard da 7200 da 25 mm,7200 35 mm e 25 mm DE Sistemi di trasduttori integrali (comprese le sonde di uscita laterali e posteriori)Il sensore di proximità ha anche un'uscita identica a quella dei sistemi DE Integral da 7200 e 25 mm.consentire ai clienti di eseguire l'aggiornamento senza richiedere alcuna modifica della configurazione del monitorQuando si esegue l'aggiornamento da sistemi precedenti, ogni componente del sistema del trasduttore (sonda, cavo di estensione e sensore di proximità) deve essere sostituito con componenti da 3300 XL da 25 mm.

Il corretto funzionamento del sistema di trasduttori deve essere verificato durante l'installazione e periodicamente dopo l'installazione, spostandolo fisicamente per simulare il movimento del collare dell'albero.Questo richiede un supporto di montaggio che consente al sistema del trasduttore di scivolare rispetto al rotore dell'albero e collare.

Fogli dati Link:

Bently Nevada 330850-50-05.pdf
