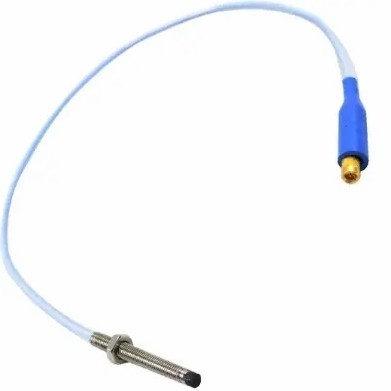

330910-05-09-10-01-CN Bently Nevada 3300 XL NSv Sistema di trasduttore di prossimità

330910-05-09-10-01-CN Bently Nevada 3300 XL NSv Sistema di trasduttore di prossimità

Dettagli del prodotto:

Informazioni supplementari:

Descrizione:

Il sistema 3300 XL NSv Proximity Transducer è destinato all'uso con compressori d'aria centrifuga, compressori di refrigerazione, compressori di gas di processo,e altre macchine con requisiti di installazione rigorosiIl sistema di trasduttore di prossimità 3300 XL NSv è costituito da: una sonda 3300 NSv; un cavo di estensione 3300 NSv; un sensore di prossimità 3300 XL NSv.

L'uso principale del sistema di trasduttore 3300 XL NSv è per aree dove il contatore di foratura, vista laterale,o restrizioni di retrovisione limitano l'uso di sistemi di trasduttori standard Bently Nevada 3300 e 3300 XL da 5 e 8 mmÈ anche ideale per applicazioni a piccoli bersagli, come la misurazione delle vibrazioni radiali su alberi di dimensioni inferiori a 51 mm (2 pollici) o la posizione assiale su bersagli piatti di dimensioni inferiori a 15 mm (0,6 pollici).È utilizzato principalmente nelle seguenti applicazioni su macchine per cuscinetti a pellicola fluida in cui è presente un piccolo albero o una visione laterale ridotta: Vibrazioni radiali e misurazioni della posizione radiale. Misurazioni della posizione assiale (spinta). Misurazioni del tachometro e della velocità zero. Riferimento di fase (segnali Keyphasor).

Il design del 3300 XL NSv Transducer System gli consente di sostituire sia i 3300 RAM Transducer System che i 3000 o 7000 Series 190 Transducer System.Gli aggiornamenti dal sistema 3300 RAM al sistema 3300 XL NSv possono utilizzare la sonda esistente, cavo di estensione e sistema di monitoraggio con 3300 XL NSv Proximitor Sensor. Aggiornamenti dal sistema di trasduttori serie 3000 o 7000 devono sostituire la sonda, cavo di estensione,e sensore di proximità con componenti NSv.

Il sistema di trasduttore 3300 XL NSv ha un fattore di scala medio di 7,87 V/mm (200 mV/mil), che è l'uscita più comune per i trasduttori di corrente vorticale.La sua visione laterale migliorata e le caratteristiche del bersaglio ridotto gli conferiscono un raggio lineare più breve rispetto al Bently Nevada 3300 XL-series 5 e 8 mm Transducer SystemL'intervallo lineare di 1,5 mm (60 mil) supera l'intervallo lineare del sistema di trasduttori 190 della serie 3000.

Fogli dati Link:

Bently Nevada 330910-05-09-10-01-CN.pdf
