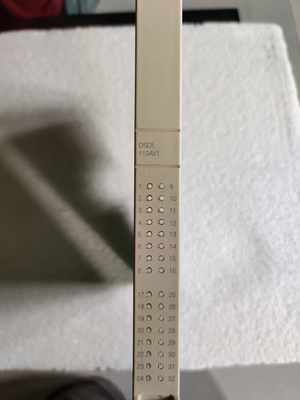

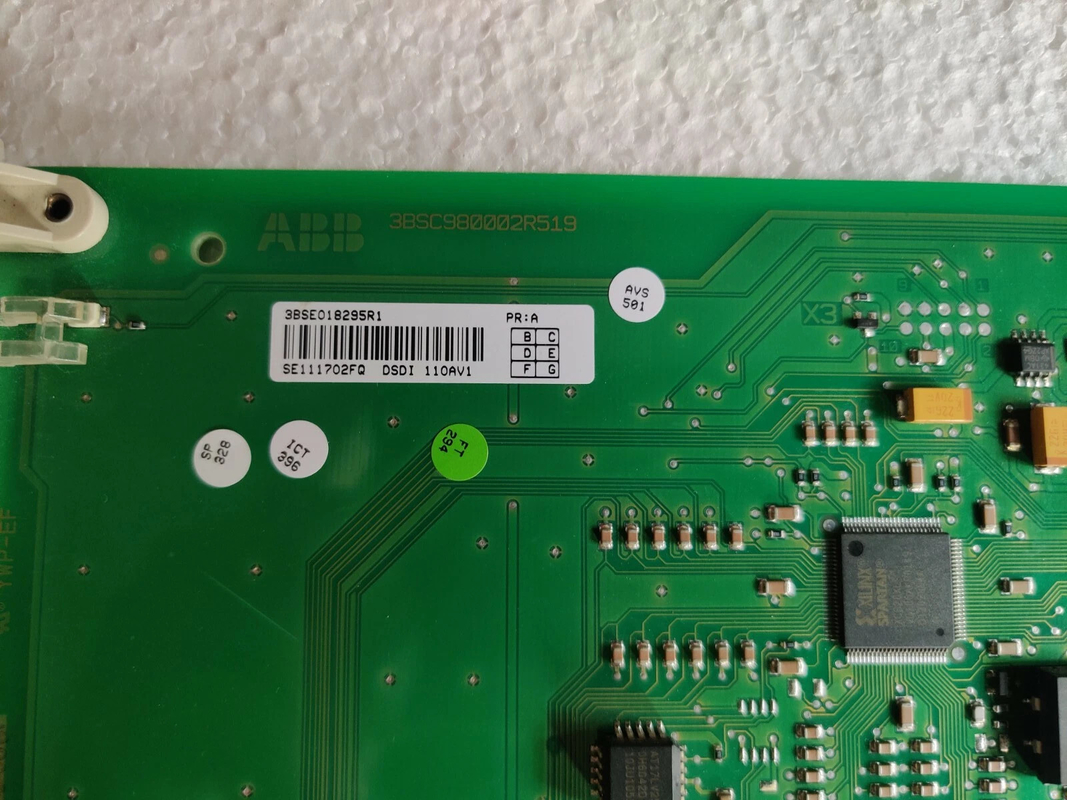

ABB DSDI 110AV1 3BSE018295R1 Scheda di ingresso digitale 32

ABB DSDI 110AV1 3BSE018295R1 Scheda di ingresso digitale 32

Dettagli del prodotto:

Descrizione:

S100 I/O è il gruppo di schede di ingresso e uscita situate nella subacchia di I/O. La subacchia di I/O comunica con la subacchia del controller utilizzando Bus Extension per S100 I/O.Sono disponibili estensioni del bus singolo e ridondante a S100 I/OL'estensione del bus di ingresso/uscita S100 ridondante richiede un modulo di processore ridondante. Sono fornite estensioni di bus elettrici e ottici.7.7, Comunicazione o alla documentazione separata menzionata.

Le informazioni contenute in questa sezione sono suddivise in base alle diverse categorie di tavole e sono suddivise in:Punto principale, disponibileTipi di tavolae un segnaleDiagramma di blocchi.

Per quanto riguarda le unità di collegamento e i cavi interni utilizzati nelle applicazioni pericolose e HART, si rimanda alla documentazione separata.

Input digitale, punti principali

• Tutti gli ingressi digitali sono opto-isolati dal potenziale del sistema..

• È possibile selezionare la modalità di aggiornamento del database, tramite interruzioni o scansione.

• Alcune schede offrono l'estensione dell'impulso, ad esempio per evitare la scansione rapida dei pulsanti.

• I segnali di ingresso sono filtrati sulla scheda di ingresso per sopprimere gli effetti delle interferenze elettriche o dei contatti di rimbalzo.Il tempo di filtraggio è fissato a 5 ms o configurabile a seconda del tipo di bordo selezionato.

• I tipi di schede che offrono la scansione controllata dall'interruzione sono più adatti per ottenere eventi con time tag.

Fogli dati Link:3BSE018295R1.pdf
