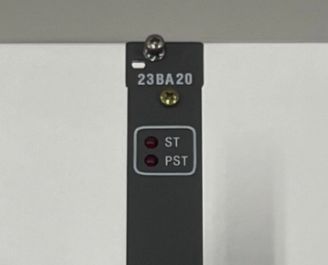

23BA20 GSNE000700R5312 Scheda di Uscita Binaria ABB

23BA20 GSNE000700R5312 ABB Binary Output Board

Dettagli del prodotto:

Descrizione:

La scheda 23BA20 ha sedici relè di uscita, con due gruppi di otto contatti che condividono un circuito di ritorno comune.

Ciò consente di dividere i canali di uscita in due diverse fonti di tensione di processo.

Il microcontrollore di elaborazione I/O (EAP - Input Output Processor) attiva qualsiasi uscita richiesta tramite comando di richiesta di uscita, che è

L'unità di comunicazione (CMU = Communication Unit) è un'unità di comunicazione che si occupa della gestione dei dati personali.

L'EAP controlla la durata temporale delle uscite pulsate caricando i valori del tempo di lunghezza dell'impulso.

Monitoraggio e supervisione della produzione

Ogni uscita è controllata e monitorata dall'EAP attraverso funzioni distinte di controllo e controllo:

--- Riproduzione del modello di uscita prima dell' attivazione

--- monitoraggio della corrente continua di 24 V proveniente dal bus di fondo durante l'uscita attiva per la commutazione del relè

--- durata dell' impulso controllata da EAP

--- Qualsiasi errore rilevato indicato tramite LED.
