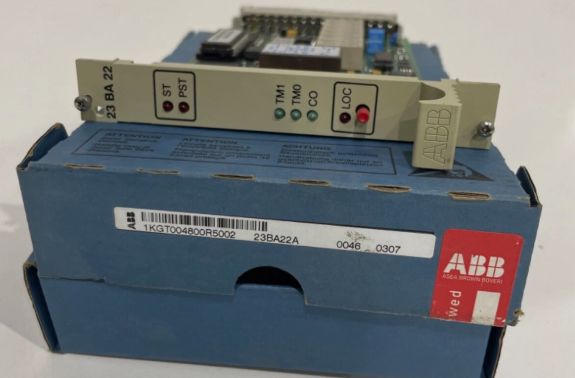

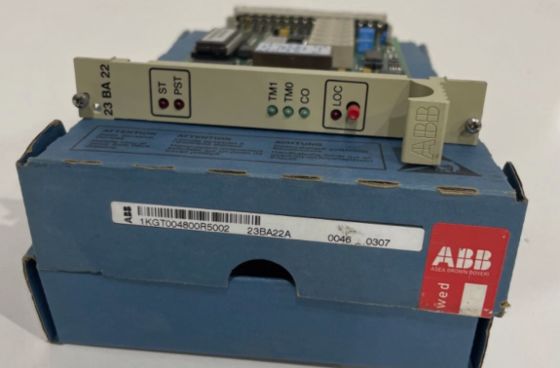

23BA22 1KGT004800R5002 Scheda di monitoraggio uscita comandi ABB

23BA22 1KGT004800R5002 Tabella di monitoraggio dell'output di comando ABB

Dettagli del prodotto:

Descrizione:

Dopo che l'unità di comunicazione e il modulo della scheda di uscita ricevono e verificano con successo un comando oggetto, vengono eseguiti i seguenti passaggi prima dell'emissione finale del comando:

• È attivata la scheda di monitoraggio dell'uscita di comando 23BA22 (controllo 1 su n).

• La resistenza dei relè plug-in inseriti nel circuito di uscita di commutazione viene misurata e confrontata con soglie superiori e inferiori parametrizzate.

Se la resistenza rientra nei limiti, l'uscita del comando dell'oggetto al dispositivo selezionato viene attivata tramite la scheda di uscita binaria 23BA20.

• Il timer dell'impulso di uscita del comando viene attivato per monitorare la durata dell'impulso, disattivando l'uscita del comando in base all'indicazione di risposta o quando scade il tempo dell'impulso a bordo 23BA22.

• Il comando viene annullato se le condizioni di prova durante la verifica non sono soddisfatte.

In applicazioni standard, una scheda di monitoraggio dell'uscita di comando 23BA22 per stazione RTU è sufficiente per la verifica (1 su n).

Quando si inseriscono relè plug-in con valori di resistenza diversi, due circuiti di controllo indipendenti possono essere azionati dalla scheda 23BA22 se la tensione di prova ausiliaria è alimentata da fonti di tensione isolate separate.
