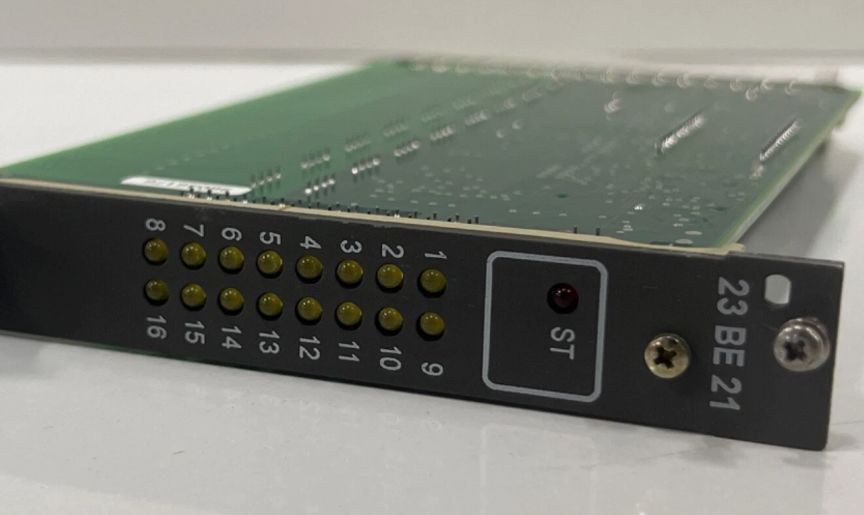

23BE21 1KGT004900R5012 Scheda di ingresso binario ABB

23BE21 1KGT004900R5012 Scheda di ingresso binario ABB

Dettagli del prodotto:

Descrizione:

Il modulo di ingresso binario 23BE21 fornisce 16 ingressi isolati elettricamente, che possono ospitare fino a 16 segnali di processo binari. L'acquisizione e l'elaborazione degli ingressi presentano un'elevata risoluzione temporale di 1 millisecondo.

I segnali di ingresso possono essere assegnati alle funzioni di elaborazione in base alle regole di configurazione.

Il modulo consente una tensione di elaborazione da 24 a 60 V CC. Tutti gli ingressi sono dotati di indicazione del segnale a LED. Il modulo ha un circuito di ritorno comune per ogni 8 ingressi.

Il modulo 23BE23 può elaborare i seguenti tipi di segnale o le loro combinazioni:

– 16 informazioni a punto singolo (SPI) con timestamp

– 8 informazioni a doppio punto (DPI) con timestamp

– 2 valori misurati digitali a 8 bit (DMI8)

– 1 valore misurato digitale a 16 bit (DMI16)

– 16 totali integrati (massimo 120 Hz) (ITI)

– 2 informazioni sulla posizione del passo a 8 bit (STI)

– 2 ingressi stringa di bit a 8 bit (BSI8)

– 1 ingresso stringa di bit a 16 bit (BSI16)

– O combinazioni di questi tipi di segnale

Il microcontrollore sul modulo gestisce tutte le attività time-critical per le funzioni di elaborazione parametrizzate. Inoltre, comunica in modo interattivo con il bus I/O RTU.

Tutti i dati di configurazione e i parametri di elaborazione vengono caricati dall'unità di comunicazione tramite il bus I/O RTU.
