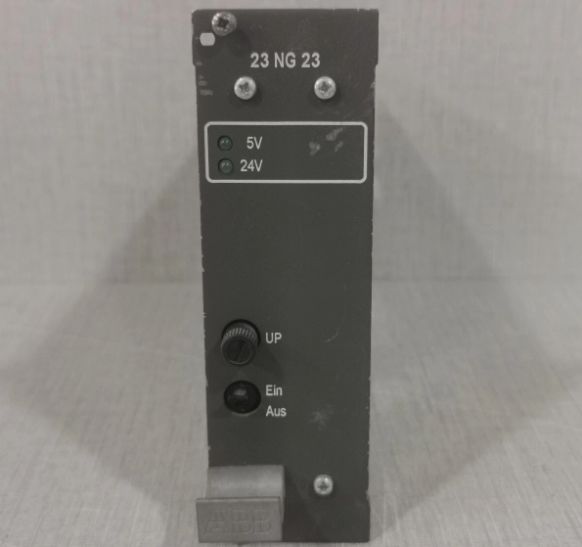

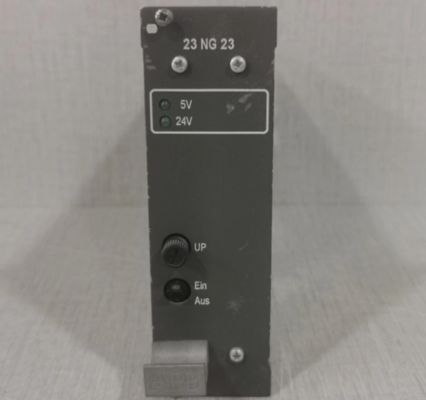

23NG23 1K61005400R5001 Modulo di alimentazione ABB

23NG23 1K61005400R5001 ABB Modulo di alimentazione

Dettagli del prodotto:

Descrizione:

L'alimentatore 23NG23 fornisce +5 V DC (U1) e +24 V DC (U2) al sottogruppo RTU232.

Funzione di trattamento:

La scheda 23NG23 occupa una posizione fissa in ciascuna sottostrada RTU232, in particolare nelle fessure 1 e 5.

La tensione di uscita del processo ausiliario UP(F2) non è utilizzata all'interno del sistema RTU232 e non è cablata nel sottosistema.

Note operative chiave:

Il fusibile primario si trova sul lato destro dell'alimentazione.

Il LED verde si spegne quando la tensione di uscita non funziona.

Solo unità di alimentazione identiche possono essere sostituite per evitare interruzioni di alimentazione.

L'alimentazione è attivata tramite l'interruttore ON-OFF (S1) sul pannello anteriore.

Specifiche di potenza di uscita:

Potenza di uscita totale: ≈41,8 W, distribuita come:

+5 V a 5000 mA = 25 W

+24 V a 700 mA = 16,8 W

Per calcolare il carico totale per la configurazione del sottopiano, utilizzare la tabella 1.

Requisito di carico critico:

Un carico di base minimo di 232 mA a +5 V di corrente continua è essenziale per regolare la corrente continua a 24 V nell'intervallo di dati tecnici specificato.

Quando il circuito di corrente continua di +5 V non è caricato o non è caricato a sufficienza, la corrente continua di 24 V scende al di sotto del range di tolleranza definito senza preavviso.
