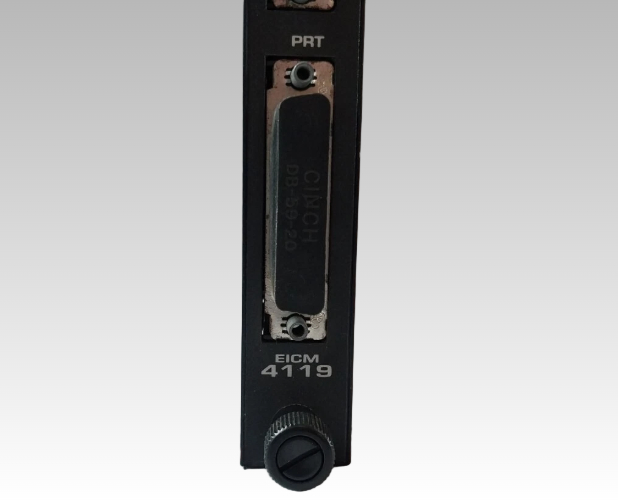

4119 Modulo di comunicazione intelligente avanzato Invensys Triconex

4119 Modulo di comunicazione intelligente avanzato Invensys Triconex

Dettagli del prodotto:

Descrizione:

Il Modello 4119A Modulo di Comunicazione Intelligente Potenziato (EICM) consente al Tricon di comunicare con i master e gli schiavi Modbus, TriStation 1131 e le stampanti.

Per le connessioni Modbus, l'utente EICM può selezionare l'interfaccia punto-punto RS-232 per un master e uno slave, o l'interfaccia RS-485 per un master e fino a 32 slave.Il tronco di rete RS-485 può essere costituito da uno o due fili a coppia tortuosa fino a un massimo di 41200 metri.

Ogni EICM contiene quattro porte seriali e una porta parallela che possono operare contemporaneamente.Un singolo sistema Tricon supporta un massimo di due EICM, che deve risiedere in un unico spazio logico.

(La funzione di ricambio a caldo non è disponibile per l'EICM, sebbene sia possibile sostituire un EICM difettoso mentre il controller è in funzione.) Ogni porta seriale ha un indirizzo unico e supporta l'interfaccia Modbus o TriStation. La comunicazione Modbus può essere eseguita in RTU o ASCII
La porta parallela fornisce un'interfaccia Centronics a una stampante.

Ogni EICM supporta una velocità di dati aggregata di 57,6 kilobit al secondo (per tutte e quattro le porte seriali).

I programmi per il Tricon usano nomi di variabili come identificatori, ma i dispositivi Modbus usano indirizzi numerici chiamati alias.
assegnato a ciascun nome di variabile Tricon che verrà letto o scritto su un dispositivo Modbus.Un alias è un numero a cinque cifre che rappresenta il tipo di messaggio Modbus e l'indirizzo della variabile nel TriconUn numero di alias e' stato assegnato alla TriStation 1131.

Qualsiasi dispositivo Modbus standard può comunicare con il Tricon attraverso l'EICM, a condizione che alle variabili Tricon siano assegnati alias.
i numeri devono essere utilizzati anche quando i computer host accedono al Tricon tramite altri moduli di comunicazione, come il NCM.
