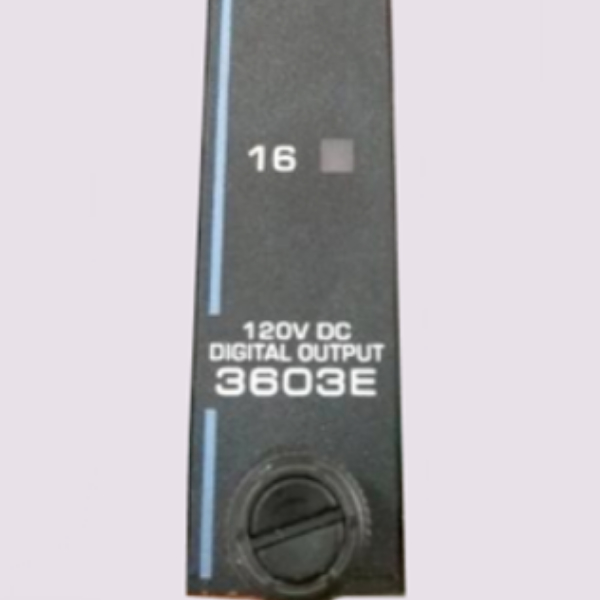

3603E Triconex Digital Output Module TMR Architettura

Moduli di uscita digitale Invensys Triconex 3603E

Dettagli del prodotto:

Descrizione:

Un modulo di uscita digitale (DO) TMR riceve segnali di uscita dai processori principali su ciascuno dei tre canali.

Ogni set di tre segnali viene quindi votato da speciali circuiti di uscita quadruplicati sul modulo. Il circuito produce un segnale di uscita votato e lo passa alla terminazione sul campo. Il circuito di voto quadruplicato fornisce una ridondanza multipla per tutti i percorsi di segnale critici, garantendo sicurezza e massima disponibilità.

Ogni modulo di uscita digitale TMR ha un circuito di voltage-loopback che verifica il funzionamento di ogni interruttore di uscita indipendentemente dalla presenza di un carico e determina se esistono guasti latenti. Il mancato rilevamento della tensione di campo per corrispondere allo stato comandato del punto di uscita attiva l'indicatore di allarme LOAD/FUSE.

Inoltre, vengono eseguite diagnostiche continue su ogni canale e circuito di un modulo di uscita digitale TMR.

Il guasto di qualsiasi diagnostica su qualsiasi canale attiva l'indicatore di guasto, che a sua volta attiva il segnale di allarme del telaio. L'indicatore di guasto indica semplicemente un guasto del canale, non un guasto del modulo. Il modulo è garantito per funzionare correttamente in presenza di un singolo guasto e può continuare a
funzionare correttamente con alcuni tipi di guasti multipli.
