Modulo di uscita relè Triconex 3636R per sistemi DCS

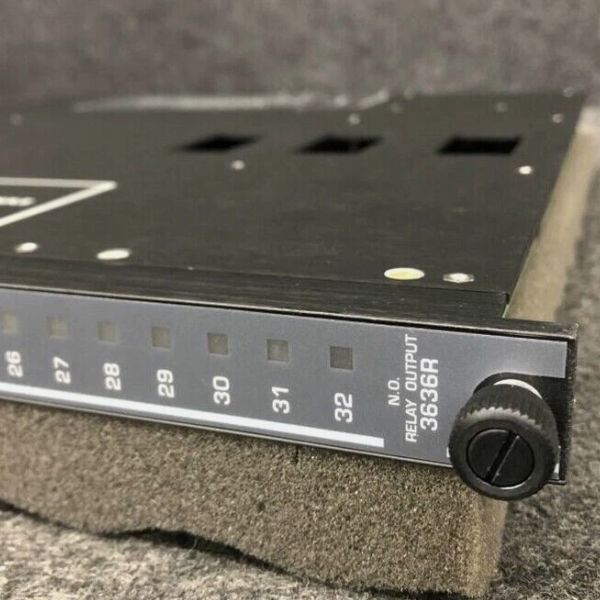

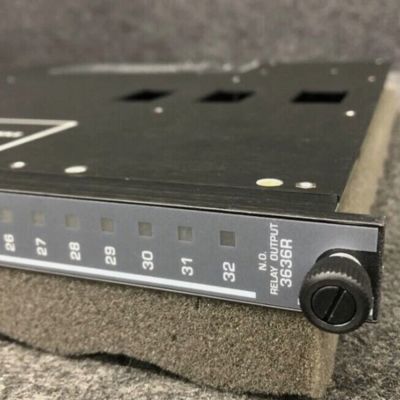

Modulo di uscita relè (RO) Invensys Triconex 3636R

Dettagli del prodotto:

Descrizione:

Il modulo di uscita relè (RO) modello 3636R/T è un modulo non triplicato per l'uso su punti non critici che non sono compatibili con gli interruttori di uscita a stato solido “high-side”. Un esempio è l'interfacciamento con i pannelli annunciatori. Il modulo di uscita relè riceve i segnali di uscita dai processori principali su ciascuno dei tre canali.

I tre set di segnali vengono quindi votati e i dati votati vengono utilizzati per pilotare i 32 relè individuali.

Ogni uscita ha un circuito di loopback che verifica il funzionamento di ogni interruttore relè indipendentemente dalla presenza di un carico, mentre la diagnostica in corso testa lo stato operativo del modulo. Il guasto di qualsiasi diagnostica attiva l'indicatore di guasto, che a sua volta attiva l'allarme del telaio.

Il modulo di uscita relè è dotato di contatti normalmente aperti (NO). Supporta moduli hot-spare e richiede un pannello di terminazione esterno (ETP) separato con un'interfaccia via cavo al backplane Tricon.
