3636T Triconex Relay Output Module RO per sistemi DCS

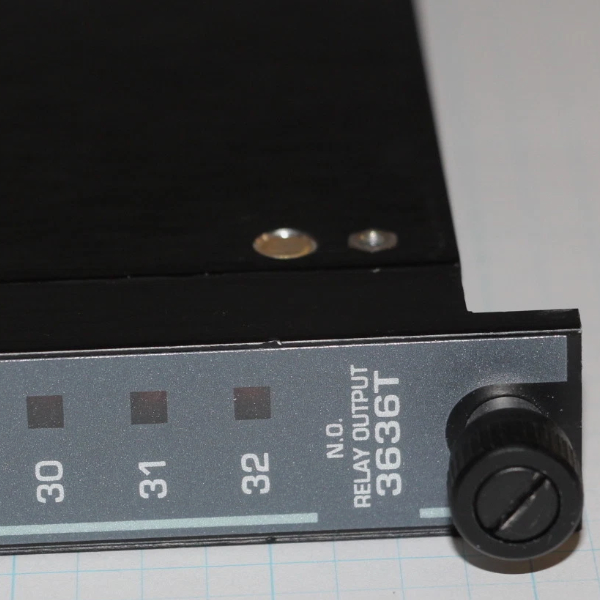

Modulo di uscita relè (RO) 3636T Invensys Triconex

Dettagli del prodotto:

Descrizione:

Il modulo di uscita relè (RO) modello 3636T è un modulo non triplicato per l'uso su punti non critici che non sono compatibili con gli interruttori di uscita a stato solido “high-side”. Un esempio è l'interfacciamento con i pannelli annunciatori. Il modulo di uscita relè riceve i segnali di uscita dai processori principali su ciascuno dei tre canali.

I tre set di segnali vengono quindi votati e i dati votati vengono utilizzati per pilotare i 32 relè individuali.

Ogni uscita ha un circuito di loopback che verifica il funzionamento di ogni interruttore relè indipendentemente dalla presenza di un carico, mentre la diagnostica in corso testa lo stato operativo del modulo. Il guasto di qualsiasi diagnostica attiva l'indicatore di guasto, che a sua volta attiva l'allarme del telaio.

Il modulo di uscita relè è dotato di contatti normalmente aperti (NO). Supporta moduli hot-spare e richiede un pannello di terminazione esterno (ETP) separato con un'interfaccia via cavo al backplane Tricon.
