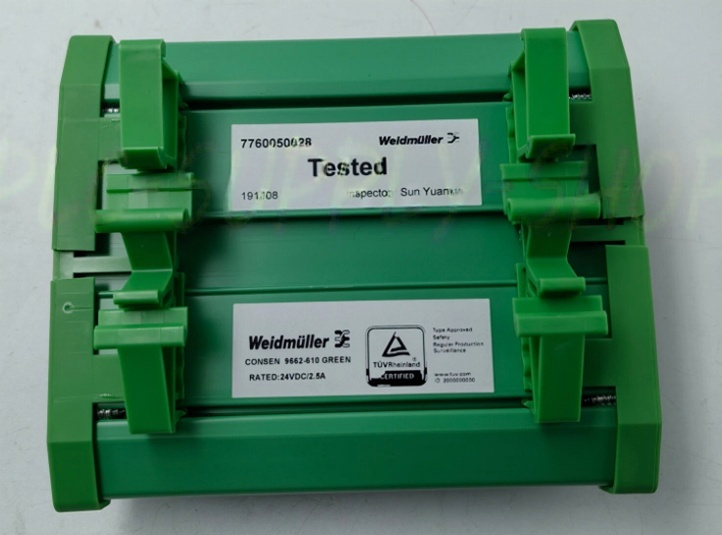

Invensys TRICONEX 9662-610 Scheda terminale 24VDC

9662-610 7760050028 Scheda terminale Invensys TRICONEX

Dettagli del prodotto:

Descrizione:

Il pannello di terminazione 9662–610 è compatibile con i moduli di uscita digitale a 24 VDC e ha 16 carichi

terminali e terminali di alimentazione comuni (PWR+ e PWR–).

Quando si utilizzano moduli a 32 punti, è necessario utilizzare due pannelli di terminazione per ogni modulo di uscita digitale.

Ogni pannello di terminazione viene fornito con due set di etichette: 1-16 e 17-32. Per informazioni su come applicare

le etichette, vedere l'Appendice F, Etichette del pannello.

Specifiche

Questa tabella descrive le specifiche per 9662–610.

Moduli compatibili

Questa tabella descrive i moduli di uscita digitale compatibili con 9662–610.

ATTENZIONE Utilizzare il pannello di terminazione 9662-610 solo con moduli autoprotetti.

Tabella 67 Specifiche per il pannello di terminazione 9662–610

Descrizione della caratteristica

Tipo di pannello Comune

Punti 16

Corrente totale massima1

1. Quando il pannello 9662-610 viene utilizzato con il modulo DO Modello 3625, la corrente totale massima è 10

ampere per pannello di terminazione per limitare la dissipazione di potenza del modulo.

16 ampere

Tabella 68 Moduli compatibili con 9662–610

Parte del modulo

Numero

Punti per

Modulo Descrizione del modulo

3624 16 24 VDC, comune, supervisionato, opto-isolato, autoprotetto, TMR

3625 32 24 VDC, comune, supervisionato/non supervisionato, opto-isolato,

autoprotetto, TMR

3664 32 24 VDC, comune, opto-isolato, autoprotetto, doppio

3674 32 24 VDC, comune, opto-isolato, autoprotetto, doppio
