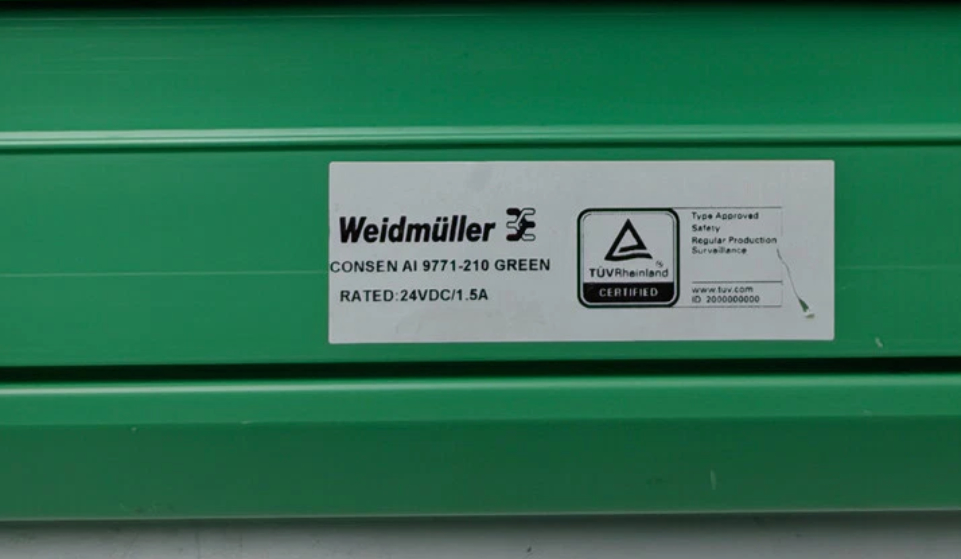

Invensys TRICONEX 9771-210 Scheda terminale per moduli di input analogici

9771-210 7760059032 Invensys TRICONEX Terminal Board

Dettagli del prodotto:

Descrizione:

Il pannello terminale 9771 ‧210 è compatibile con 0 a 5 VDC, 0 a 10 VDC e -5 a +5 VDC

moduli di ingresso analogici. Dispone di 16 terminali di uscita di potenza (+) e 16 terminali di ingresso di corrente ().

Ogni terminale positivo è limitato dalla corrente con una resistenza di serie 180 Ohm.

una resistenza di precisione di 250 Ohm per la conversione da corrente a tensione a 0-5 VDC.

Il pannello supporta sorgenti di alimentazione 24 VDC ridondanti con diodo ORing.

Quando si utilizzano moduli a 32 punti, è necessario utilizzare due term panels per ciascun modulo di ingresso analogo.

Ogni pannello termico è dotato di due serie di etichette: 1-16 e 17-32.

le etichette, cfr. appendice F, etichette dei pannelli.

Specificità

Questa tabella descrive le specifiche per il 9771‐210.

Moduli compatibili

Questa tabella descrive i moduli di ingresso analogici compatibili con il 9771210.

Tabella 113 Specificativi per il term panel 9771?? 210

Descrizione delle caratteristiche

Tipo di pannello Input corrente, configurabile dall'utente

Punti 16 e 16

Tabella 114 Moduli compatibili con il 9771?? 210

Parte del modulo

Numero

Punti per

Modulo Descrizione del modulo

3700 32 0?? 5 VDC, non comune, differenziale, accoppiato a corrente continua, TMR

3700A 32 0?? 5 VDC, non comune, differenziale, accoppiato a corrente continua, TMR, +6% di ingresso

misurazione oltre il raggio

3703E 16 0?? 5 VDC o 0?? 10 VDC (Utilizzare TriStation per configurare per 0?? 5 VDC), non comune, differenziale, isolato, TMR

3721 32 0 a 5 VDC o 5 a +5 VDC (utilizzare TriStation per configurare la gamma di ingresso),

differenziale, accoppiato a corrente continua, TMR
