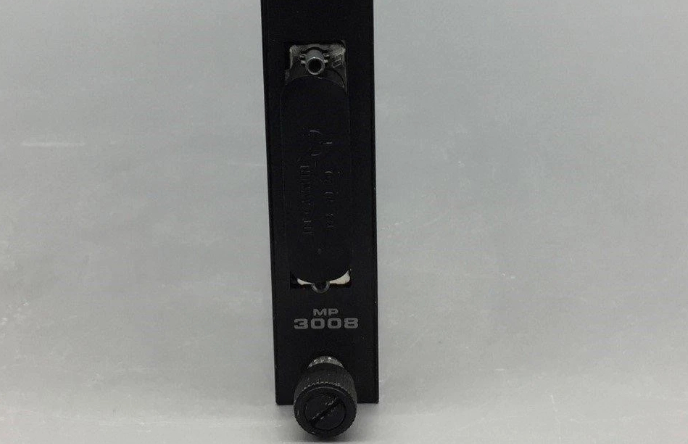

3008 Processore Principale TRICONEX Invensys per Sistemi Tricon

3008 Invensys TRICONEX Principali trasformatori

Dettagli del prodotto:

Descrizione:

I processori principali del modello 3008 sono disponibili per i sistemi Tricon v9.6 e successivi.
Per specifiche dettagliate, cfr.
Guida per la progettazione e l'installazione
Tricon Systems.
Il Parlamento europeo deve avere tre deputati.
il telaio principale di ogni sistema Tricon.
Ogni deputato comunica in modo indipendente
con il suo sottosistema I/O ed esegue il
programma di controllo scritto dall'utente.
Sequenza di eventi (SOE)
e sincronizzazione temporale
Durante ogni scansione, i militari ispezionano
variabili discrete designate per lo stato
Quando un'eventualità
L'evento si verifica, i deputati salvare il corrente
stato variabile e timestamp nel
buffer di un blocco SOE.
Se sono utilizzati più sistemi Tricon
Il tempo necessario per la connessione
La capacità di sincronizzazione garantisce un
base temporale coerente per un'impresa statale efficace
timing.
Diagnostica
Le diagnosi approfondite hanno convalidato la
salute di ciascun MP, modulo I/O e
canale di comunicazione.
I guasti sono registrati e mascherati dal
circuito di voto a maggioranza hardware.
I difetti persistenti vengono diagnosticati e la
Il modulo errante è stato sostituito.
La diagnostica MP svolge i seguenti compiti:
• Verificare la memoria a programma fisso e
RAM statica
• Provare tutte le istruzioni di base del processore e del punto mobile e il funzionamento
modalità
• Valida la memoria dell'utente mediante
il circuito di voto hardware TriBus
• Verificare l'interfaccia della memoria condivisa
con ogni comunicazione I/O
processore e canale
• Verificare la stretta di mano e interrompere
segnali tra la CPU, ogni I/O
processore di comunicazione e
canale
• Controllare ogni comunicazione I/O
processore e canale
microprocessore, ROM, condiviso
accesso alla memoria e loopback dei ricevitori RS485
• Verificare il TriClock e il TriBus
interfacce
