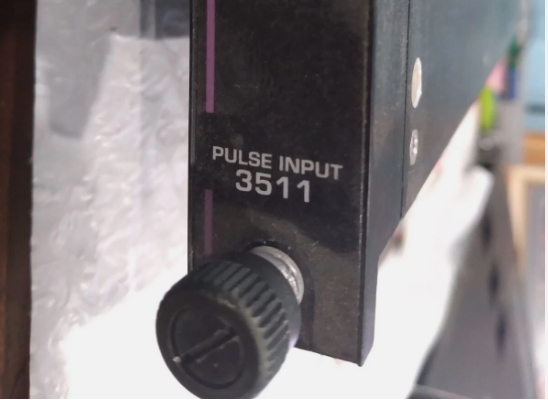

3511 Invensys Triconex Modulo di ingresso impulsi

3511 Modulo di ingresso impulsi Invensys Triconex

Dettagli del prodotto:

Descrizione:

Il modulo di ingresso impulsi (PI) 3511 fornisce otto ingressi ad alta frequenza molto sensibili. È ottimizzato per l'uso con sensori di velocità magnetici non amplificati comuni su apparecchiature rotanti come turbine o compressori. Il modulo rileva le transizioni di tensione dai dispositivi di ingresso del trasduttore magnetico, accumulandole durante una finestra di tempo selezionata (misurazione della velocità).

Il conteggio risultante viene utilizzato per generare una frequenza o RPM che viene trasmessa ai processori principali. Il conteggio degli impulsi viene misurato con una risoluzione di 1 microsecondo. Il modulo PI include tre canali di ingresso isolati. Ogni canale di ingresso elabora indipendentemente tutti i dati in ingresso al modulo e passa i dati ai processori principali, che votano sui dati per garantire la massima integrità.

Ogni modulo fornisce diagnostica continua completa su ogni canale. Il guasto di qualsiasi diagnostica su qualsiasi canale attiva l'indicatore di guasto,
che a sua volta attiva il segnale di allarme del telaio. L'indicatore di guasto indica semplicemente un guasto del canale, non un guasto del modulo. Il modulo è garantito per funzionare correttamente in presenza di un singolo guasto e può continuare a funzionare correttamente con alcuni tipi di guasti multipli.

Il modulo di ingresso impulsi supporta moduli hotspare.

Caratteristiche di ingresso (accoppiamento AC, differenziale bilanciato)
Frequenza di aggiornamento 25 ms, tipica
Impedenza (carico) > 8 KW, 20 KW tipica
Gamma di modo comune -100 VDC a +100 VDC picco-picco
Gamma di modo normale 1,5 V a 200 V picco-picco
Protezione da sovraccarico ±150 VDC, continuo
Isteresi 150 millivolt, tipica
Forma d'onda Sine, square, pulse, etc.
Ciclo di lavoro 10% a 90%
Frequenza 20 Hz a 20.000 Hz
Gamma di corrente 0-20 mA (shunt da 250 ohm)
