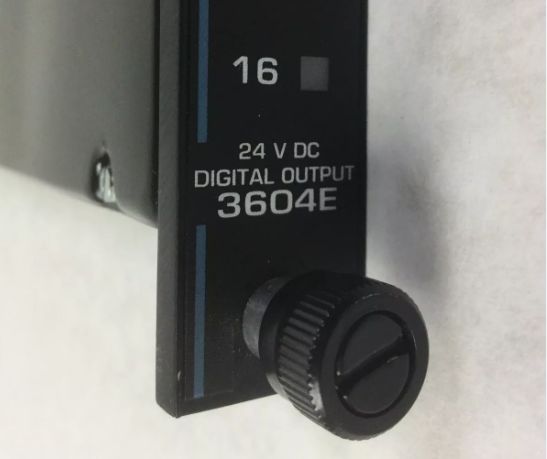

3604E Modulo di uscita digitale Invensys TRICONEX

3604E Invensys TRICONEX Modulo di Uscita Digitale

Dettagli del prodotto:

Descrizione:

Il modulo di uscita digitale (DO) 3604E TMR riceve segnali di uscita dai processori principali su ciascuno dei tre canali. Ogni set di tre segnali viene quindi votato da speciali circuiti di uscita quadruplicati sul modulo. Il circuito produce un segnale di uscita votato e lo passa alla terminazione sul campo. Il circuito di voto quadruplicato fornisce una ridondanza multipla per tutti i percorsi di segnale critici, garantendo sicurezza e massima disponibilità.

Ogni modulo di uscita digitale TMR ha un circuito di voltage-loopback che verifica il funzionamento di ogni interruttore di uscita indipendentemente dalla presenza di un carico e determina se esistono guasti latenti. Il mancato rilevamento della tensione di campo per corrispondere allo stato comandato del punto di uscita attiva l'indicatore di allarme LOAD/FUSE.

Inoltre, vengono eseguite diagnostiche continue su ogni canale e circuito di un modulo di uscita digitale TMR. Il fallimento di qualsiasi diagnostica su qualsiasi
canale attiva l'indicatore di guasto, che a sua volta attiva il segnale di allarme del telaio. L'indicatore di guasto indica semplicemente un guasto del canale, non un
guasto del modulo. Il modulo è garantito per funzionare correttamente in presenza di un singolo guasto e può continuare a funzionare correttamente con alcuni tipi di guasti multipli.
