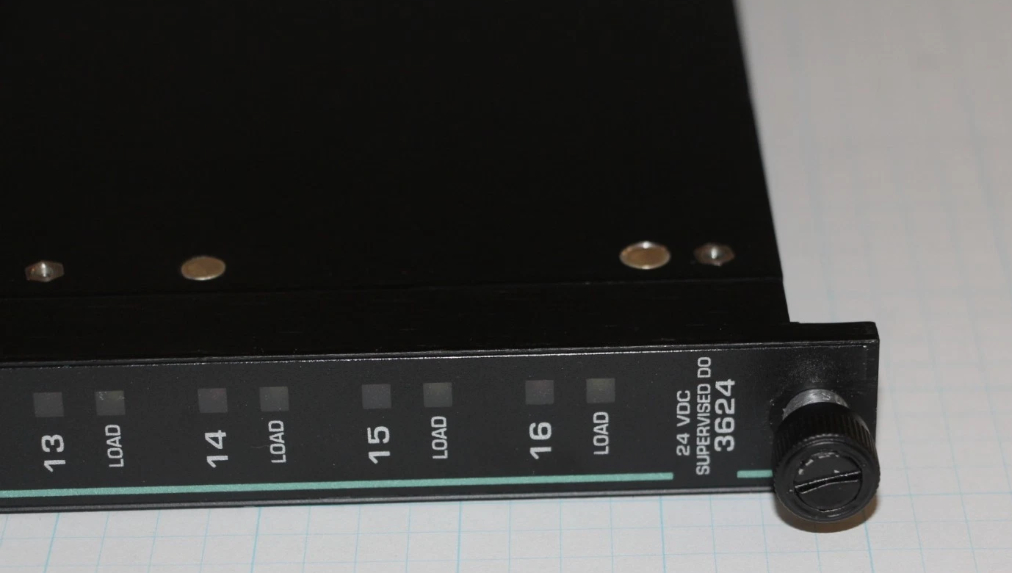

Modulo di uscita digitale supervisionato Invensys Triconex 3624

3624 Modulo di uscita digitale supervisionato Invensys Triconex

Dettagli del prodotto:

Descrizione:

Progettati per i programmi di controllo più critici, i moduli di uscita digitale supervisionati (SDO) soddisfano le esigenze dei sistemi le cui uscite rimangono in uno
stato singolo per lunghi periodi di tempo (in alcune applicazioni, per anni). Un modulo SDO riceve i segnali di uscita dai processori principali su ciascuno dei tre canali. Ogni set di tre segnali viene quindi votato da un interruttore di uscita quadruplicato completamente a tolleranza di guasto i cui elementi sono transistor di potenza, in modo che un segnale di uscita votato venga passato alla terminazione sul campo.

Ogni modulo SDO ha circuiti di loopback di tensione e corrente accoppiati con sofisticate diagnostiche online che verificano il funzionamento di ogni uscita
interruttore, il circuito di campo e la presenza di un carico. Questo design fornisce una copertura completa dei guasti senza la necessità di influenzare il segnale di uscita.
I moduli sono chiamati “supervisionati” perché la copertura dei guasti è estesa per includere potenziali problemi sul campo. In altre parole, il circuito di campo è supervisionato dal modulo SDO in modo che i seguenti guasti sul campo possano essere rilevati:

• Perdita di alimentazione o fusibile bruciato

• Carico aperto o mancante

• Un cortocircuito sul campo che causa l'energizzazione errata del carico

• Un carico in cortocircuito nello stato diseccitato

Il mancato rilevamento della tensione di campo su qualsiasi punto di uscita attiva l'indicatore di allarme di alimentazione. Il mancato rilevamento della presenza di un carico attiva l'indicatore di allarme di carico. Tutti i moduli SDO supportano moduli hot-spare e richiedono un pannello di terminazione esterno (ETP) separato con un'interfaccia via cavo al backplane Tricon
