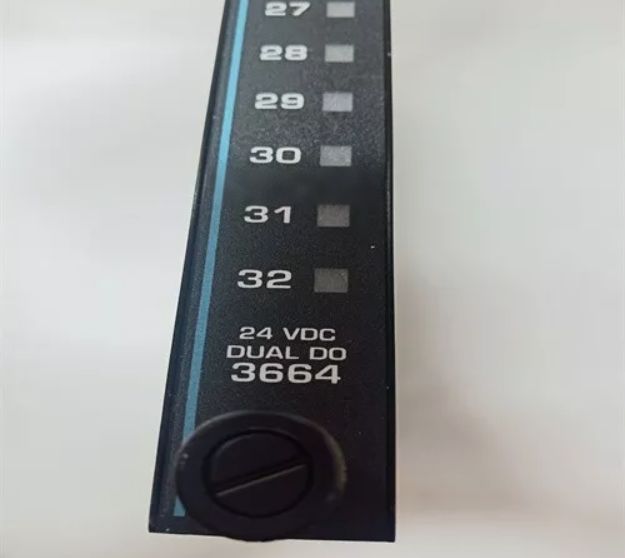

3664 Modulo Uscita Digitale Doppia Invensys Triconex

3664 Modulo di uscita digitale duale Invensys Triconex

Dettagli del prodotto:

Descrizione:

I moduli di uscita digitale duale (DDO) ricevono segnali di uscita dai processori principali lungo un singolo percorso parallelo o seriale e applicano un processo di voto 2-su-3 individualmente a ogni interruttore. Gli interruttori producono un segnale di uscita che viene poi trasmesso alla terminazione sul campo. Mentre i circuiti di uscita quadruplicati sui moduli TMR forniscono una ridondanza multipla per tutti i percorsi di segnale critici, i circuiti duali forniscono una ridondanza sufficiente per garantire un funzionamento sicuro.

Il modulo duale è ottimizzato per quei programmi di controllo critici per la sicurezza in cui il basso costo è più importante della massima disponibilità. I moduli di uscita digitale duale hanno un circuito di loopback di tensione che verifica il funzionamento di ogni interruttore di uscita indipendentemente dalla presenza di un carico
e determina se esistono guasti latenti. Il mancato riscontro della tensione sul campo rilevata con lo stato comandato del punto di uscita attiva l'indicatore di allarme
LOAD/FUSE.

Inoltre, vengono eseguite diagnosi continue su ogni canale e circuito di un modulo di uscita digitale duale. Il fallimento di qualsiasi diagnostica su qualsiasi canale attiva l'indicatore di guasto, che a sua volta attiva il segnale di allarme del telaio. Un modulo duale funziona correttamente in presenza della maggior parte dei guasti singoli e può funzionare correttamente con alcuni tipi di guasti multipli, ma i guasti bloccati su OFF sono un'eccezione. Se uno degli interruttori di uscita ha un guasto bloccato su OFF, l'uscita va allo stato OFF e potrebbe verificarsi un glitch durante il passaggio a un modulo hot-spare.

I moduli di uscita digitale duale supportano la capacità hot-spare che consente la sostituzione online di un modulo difettoso. Ogni modulo è meccanicamente
chiave per impedire un'installazione impropria in un telaio configurato.

I moduli di uscita digitale duale richiedono un pannello di terminazione esterno (ETP) separato con un'interfaccia via cavo al backplane Tricon. Le uscite digitali sono progettate per fornire la corrente ai dispositivi sul campo, quindi l'alimentazione sul campo deve essere cablata a ogni punto di uscita sulla terminazione sul campo.
