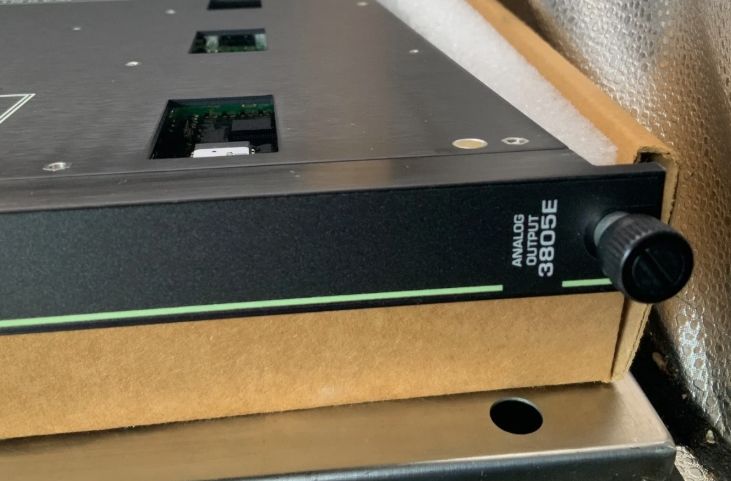

Modulo di uscita analogica di Invensys Triconex 3805E

3805E Modulo di uscita analogico Invensys Triconex

Dettagli del prodotto:

Descrizione:

Un modulo di uscita analogica (AO) riceve segnali di uscita dal modulo del processore principale su ciascuno dei tre canali.Ogni set di dati viene poi votato e viene selezionato un canale sano per guidare gli otto outputIl modulo monitora le proprie uscite di corrente (come tensioni di ingresso) e mantiene un riferimento di tensione interna per fornire informazioni di autocalibrazione e di stato del modulo.Ogni canale del modulo è dotato di un circuito di loopback di corrente che verifica l'accuratezza e la presenza di segnali analogici indipendentemente dalla presenza di carico o dalla selezione del canaleLa progettazione del modulo impedisce a un canale non selezionato di trasmettere un segnale analogo nel campo.

Inoltre, vengono eseguite diagnosi in corso su ogni canale e circuito del modulo.che a sua volta attiva l'allarme del telaio. L'indicatore di guasto del modulo indica semplicemente un guasto del canale, non un guasto del modulo. Il modulo continua a funzionare correttamente con fino a due canali falliti.La rilevazione del circuito aperto è fornita da un indicatore di carico che si attiva se il modulo non è in grado di generare corrente a una o più uscite.

Il modulo prevede sorgenti di alimentazione a circuito ridondante con indicatori di potenza e fusibile individuali denominati PWR1 e PWR2.Ogni modulo di uscita analogica richiede fino a 1 ampere @ 24-42.5 volt. Un indicatore di carico si attiva se viene rilevato un circuito aperto su uno o più punti di uscita. PWR1 e PWR2 sono accesi se è presente una corrente di circuito.
