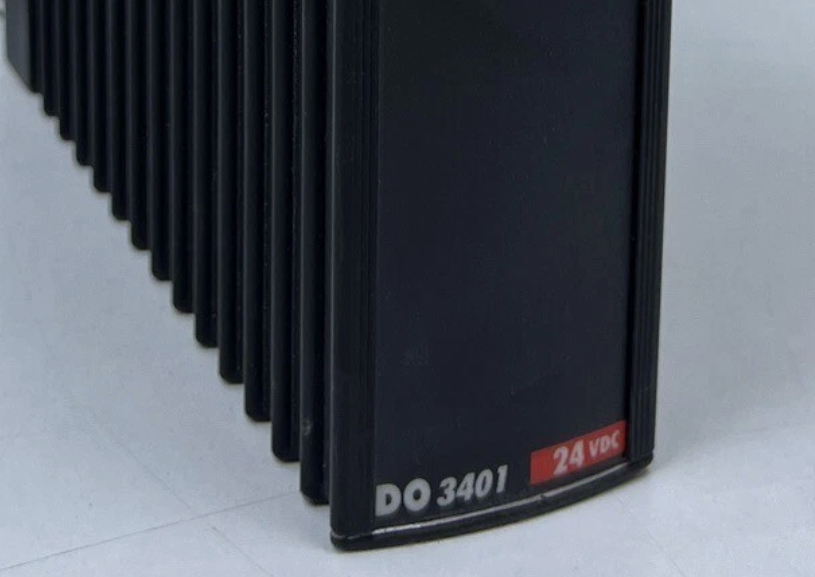

DO3401 Invensys Triconex Modulo di uscita digitale

DO3401 Invensys Triconex Modulo di Uscita Digitale

Dettagli del Prodotto:

Descrizione:

Ogni Modulo di Uscita Digitale TMR ha tre set isolati di elettronica, chiamati canali, che accettano indipendentemente i dati dal MP associato a ciascun canale. I canali utilizzano il circuito brevettato Quad Voter per votare sui singoli segnali di uscita mentre vengono applicati al carico. Questo circuito di voto si basa su percorsi parallelo-serie che passano l'alimentazione se due su tre interruttori (canali A e B, o canali B e C, o canali A e C) comandano la chiusura. Il circuito Quad Voter ha una ridondanza multipla su tutti i percorsi critici del segnale, garantendo sicurezza e massima disponibilità. Per ogni punto, il Modulo DO esegue periodicamente la routine di Diagnostica del Voter di Uscita (OVD). Per consentire un funzionamento sicuro senza restrizioni in una varietà di scenari di guasto multiplo, OVD rileva e segnala questi tipi di guasti:

• Punti—tutti i bloccati-su e bloccati-off vengono rilevati in meno di 500 millisecondi.

• Interruttori—tutti gli interruttori bloccati-su o bloccati-off o i relativi circuiti di pilotaggio associati vengono rilevati.
