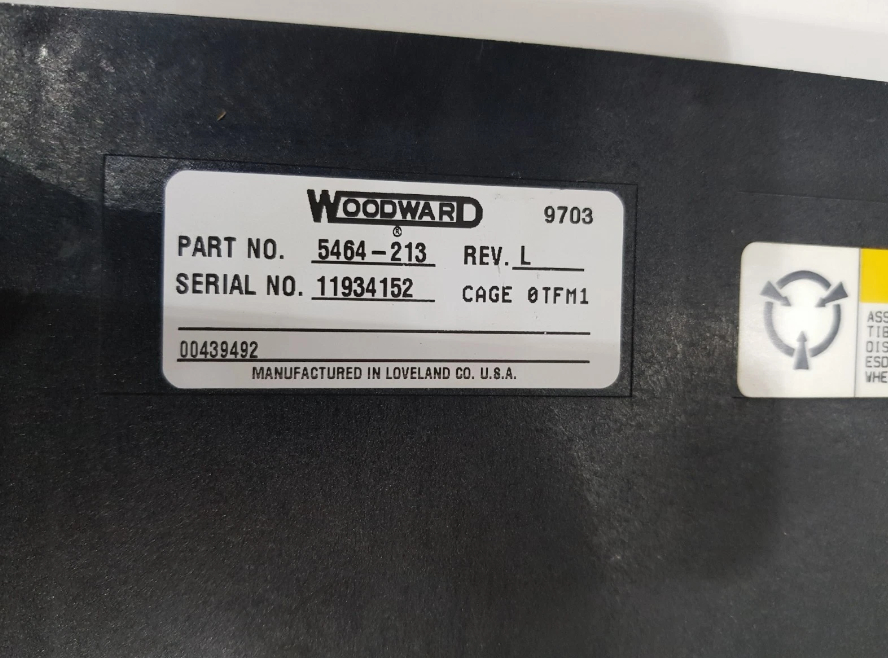

5464-213 Woodward NetCon Serial I/O Card

Scheda I/O seriale Woodward Netcon 5464-213

Dettagli del prodotto:

Informazioni aggiuntive:

Descrizione:

I moduli I/O intelligenti sono dotati di microcontrollori integrati. Tutti i moduli descritti in questo capitolo sono moduli I/O intelligenti. Durante l'inizializzazione del modulo intelligente, il microcontrollore del modulo spegne il LED dopo aver superato l'autotest all'accensione (POST) ed essere stato inizializzato dalla CPU. Un LED illuminato indica un guasto I/O.

La CPU informa anche ogni modulo su quale gruppo di frequenza ogni canale dovrebbe operare, insieme ad altre informazioni specifiche (come il tipo di termocoppia per i moduli termocoppia). Durante il funzionamento, la CPU trasmette periodicamente una "chiave" a tutte le schede I/O, indicando quali gruppi di frequenza richiedono attualmente l'aggiornamento.

Attraverso questo sistema di inizializzazione/trasmissione della chiave, ogni modulo I/O può gestire la propria pianificazione del gruppo di frequenza con un intervento minimo della CPU. Questi moduli I/O intelligenti sono inoltre dotati di rilevamento guasti online integrato e capacità di calibrazione/compensazione automatica. Ogni canale di ingresso ha un riferimento di tensione di precisione indipendente. Il microcontrollore integrato legge questa tensione di riferimento una volta al minuto quando non legge gli ingressi. Il microcontrollore utilizza quindi i dati ottenuti dalla lettura del riferimento di tensione per il rilevamento dei guasti e la compensazione/calibrazione automatica della temperatura.

Il microcontrollore integrato ha limiti preimpostati per le letture previste durante la misurazione di ogni tensione di riferimento. Se una lettura cade al di fuori di questi limiti, il sistema determinerà che il canale di ingresso, il convertitore A/D o la sorgente di tensione di riferimento di precisione del canale non funzionano correttamente. Quando ciò si verifica, il microcontrollore segnalerà il canale come difettoso. La CPU eseguirà quindi le azioni che l'ingegnere applicativo ha programmato nell'applicazione.
