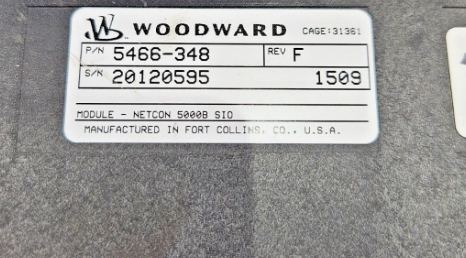

5466-348 Modulo Woodward NetCon 5000B SIO

5466-348 Modulo NetCon Woodward

Dettagli del prodotto:

Informazioni aggiuntive:

Descrizione:

Questo modulo Driver Attuatore riceve informazioni digitali dalla CPU e genera quattro segnali proporzionali per l'azionamento dell'attuatore. Questi segnali sono proporzionali e il loro intervallo massimo è da 0 a 25 mAdc o da 0 a 200 mAdc. La Figura 10-5 è un diagramma a blocchi del modulo Driver Attuatore a quattro canali. Il sistema scrive i valori di uscita nella memoria a doppia porta tramite l'interfaccia bus VME.

Il microcontrollore scala i valori utilizzando le costanti di calibrazione memorizzate nell'EEPROM e programma le uscite in modo che avvengano al momento giusto. Il microcontrollore monitora la tensione e la corrente di uscita di ciascun canale e avvisa il sistema di eventuali guasti al canale e al carico. Il sistema può singolarmente
disabilitare i driver di corrente. Se viene rilevato un guasto che impedisce il funzionamento del modulo, sia dal microcontrollore che dal sistema, il LED FAULT si accenderà.

10.3.3—Installazione
I moduli scorrono nelle guide della scheda nel telaio del controllo e si collegano alla scheda madre. I moduli sono tenuti in posizione da due viti, una nella parte superiore e una nella parte inferiore del pannello frontale. Anche nella parte superiore e inferiore del modulo ci sono due maniglie che, quando vengono attivate (spinte verso l'esterno), spostano i moduli appena abbastanza lontano da far disimpegnare le schede dai connettori della scheda madre.

10.3.4—Riferimento FTM
Vedere il Capitolo 13 per informazioni complete sul cablaggio sul campo per il modulo attuatore a quattro canali FTM. Vedere l'Appendice A per il riferimento incrociato dei numeri di parte per moduli, FTM e cavi.

10.3.5—Risoluzione dei problemi
Ogni modulo I/O ha un LED di guasto rosso, che indica lo stato del modulo. Questo LED aiuterà con la risoluzione dei problemi se il modulo dovesse avere un problema. Un LED rosso fisso indica che il controller dell'attuatore non sta comunicando con il modulo CPU. I LED rossi lampeggianti indicano un problema interno con il modulo e si consiglia la sostituzione del modulo.
