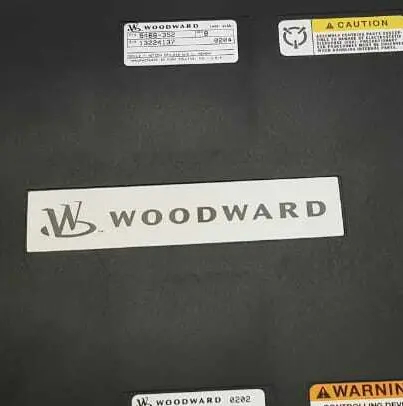

5466-352 Woodward NetCon CPU_040 W/O LL Memoria

5466-352 Woodward NETCON CPU_040 W/O LL

Dettagli del prodotto:

Informazioni supplementari:

Descrizione:

Questo modulo del driver dell'attuatore riceve informazioni digitali dalla CPU e genera quattro segnali proporzionali tra l'attuatore e il driver.Questi segnali sono proporzionali e il loro range massimo è da 0 a 25 mAdc o da 0 a 200 mAdc.La figura 10-5 è un diagramma di blocco del modulo di guida dell'attuatore a quattro canali.

Il microcontrollore misura i valori utilizzando costanti di taratura memorizzate nell'EEPROM e programma le uscite al momento opportuno.Il microcontrollore monitora la tensione di uscita e la corrente di ogni canale e avvisa il sistema di eventuali guasti di canale e carico. Il sistema può individualmente
Se viene rilevato un guasto che impedisce al modulo di funzionare, sia dal microcontrollore che dal sistema, si accende il LED FAULT.

10.3.3Installazione
I moduli si inseriscono in guide di schede nel telaio del controller e vengono collegati alla scheda madre.Inoltre in alto e in basso del modulo sono due maniglie che, quando è attivato (spinto verso l'esterno), spostare i moduli appena abbastanza lontano per le schede per disattivare i connettori della scheda madre.

10.3.4FTM Riferimento
Cfr. il capitolo 13 per informazioni complete sul cablaggio di campo per il modulo di azionamento a quattro canali FTM.

10.3.5Soluzione dei problemi
Ogni modulo I/O ha un LED rosso, che indica lo stato del modulo.Un LED rosso massiccio indica che il controller dell'attuatore non comunica con il modulo della CPUI LED rossi lampeggianti indicano un problema interno al modulo e si raccomanda la sostituzione del modulo.
