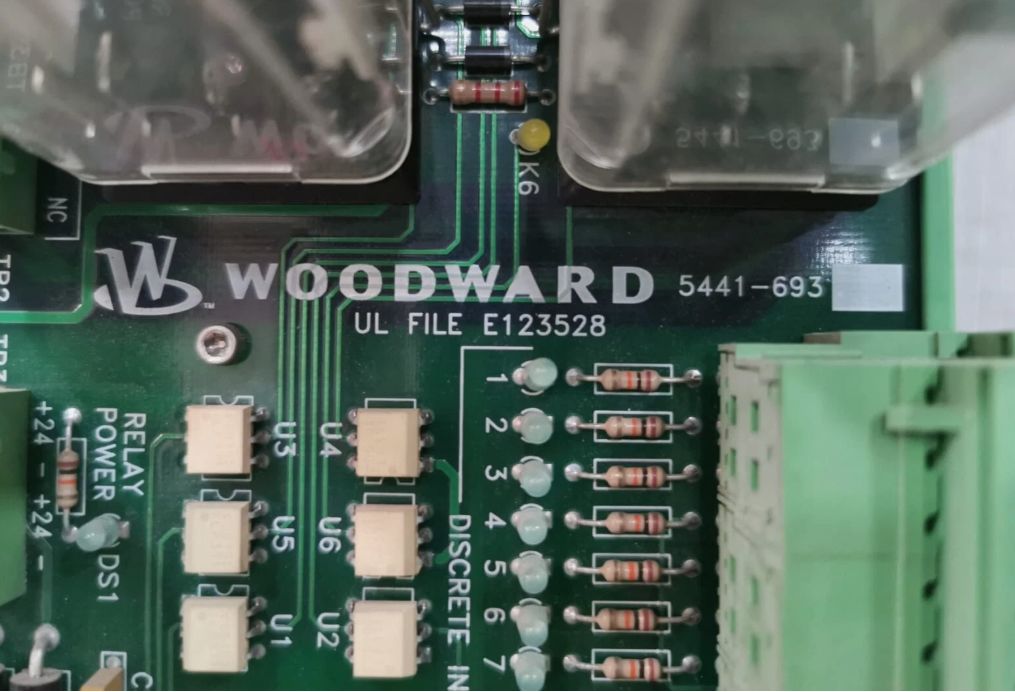

5441-693 Modulo I/O digitale Woodward

5441-693 Woodward Digital I/O Module

Dettagli del prodotto:

Informazioni supplementari:

Descrizione:

Il Vertex-Pro è un controllo basato su microprocessore con un software applicativo integrato progettato per controllare un motore e il suo carico del compressore a uno o due cicli.Per alcuni sistemi possono essere scelte fasi di compressione a tre e quattro cicliL'architettura di controllo del compressore è modellata sul modello di controllo del compressore 505CC-2.
Il controllo anti-surge del compressore offre all'utente la possibilità di scegliere tra due algoritmi: l'algoritmo anti-surge standard di Woodward o una curva di surge universale.L'algoritmo standard compensa il cambiamento delle condizioni di gas/processo, mentre l' algoritmo universale usa un invariante
Come il 505CC-2, il Vertex-Pro utilizza un software configurabile per una massima flessibilità di campo.
L'hardware di controllo utilizza il MicroNetTM Plus. Il MicroNet Plus è un controller digitale basato su microprocessore a 32 bit e un controller basato su VME, sistema di controllo modulare con CPU ridondante o simplex,opzioni di alimentazione e modulo di I/OLe CPU e i moduli I/O possono essere semplici o ridondanti, a seconda delle esigenze del cliente.Un sistema simplex può essere aggiornato a sistema ridondante semplicemente aggiungendo un secondo CPU e moduli I / O e modificando una configurazione software minoreI moduli I/O consentono la sostituzione a caldo senza rimuovere la potenza di controllo.
Il sistema operativo MicroNet, insieme al programma di applicazione grafica GAPTM di Woodward, produce un potente ambiente di controllo.La struttura unica dei gruppi di velocità di Woodward garantisce che le funzioni di controllo si eseguiranno deterministicamente ai gruppi di velocità definiti dall'ingegnere dell'applicazioneCritico.
I circuiti di controllo possono essere elaborati entro 5 millisecondi.La struttura dei gruppi di tariffe impedisce di modificare la dinamica del sistema aggiungendo codici aggiuntiviIl controllo è sempre deterministico e prevedibile.
Le comunicazioni con la piattaforma MicroNet sono disponibili per la programmazione e la manutenzione del controllo nonché per l'interfaccia con altri sistemi (DCS di impianto, HMI, ecc.).Il codice dell'applicazione viene generato utilizzando il GAP pro di Woodward
