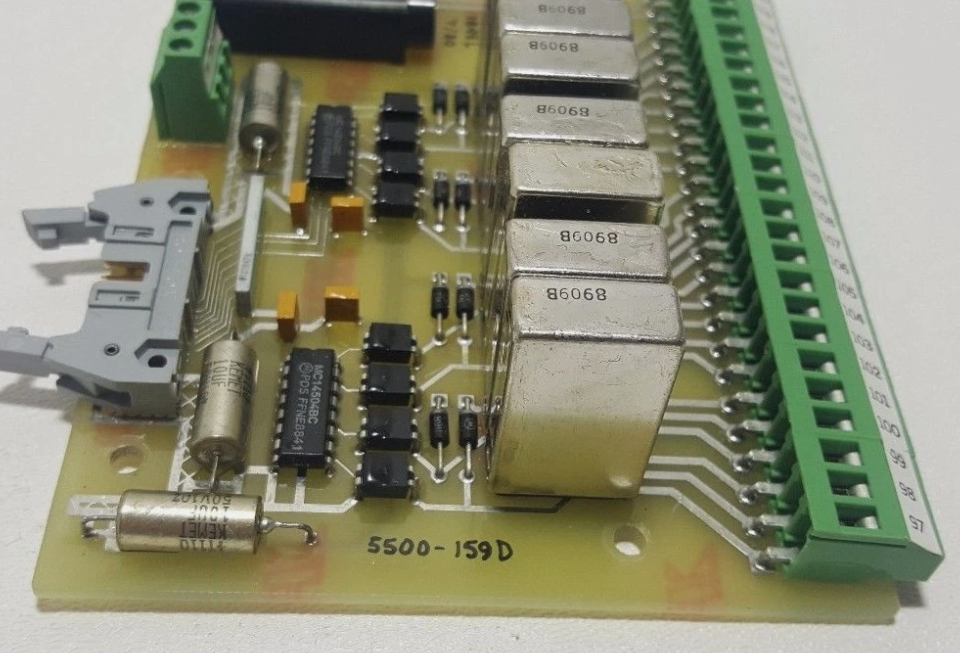

5500-159d Woodward Relay Control Board

5500-159d Woodward Relay Control Board

  • 5500-159d Woodward Relay Control Board
5500-159d Woodward Relay Control Board
Dettagli:
Luogo di origine: U.S.A.
Marca: Woodward
Certificazione: COO
Numero di modello: 5500-159d
Termini di pagamento e spedizione:
Quantità di ordine minimo: 1 pezzo
Prezzo: inquiry
Imballaggi particolari: Originale
Tempi di consegna: 5-8 giorni di lavoro
Termini di pagamento: T/t
Capacità di alimentazione: 10 pezzi al giorno
Contatto
Descrizione di prodotto dettagliata
Nome prodotto: 5500-159d Woodward Relay Control Board Modello di prodotto: 5500-159d
Garanzia: 12 mesi Tempi di consegna: 8-5 giorni di lavoro
Spedizione di: DHL, TNT o EMS, FedEx, UPS Azione: Disponibile
Peso lordo: 0,8 kg Dimensione dell'imballaggio: 11,8 "x 7,9" x 9,9 "(30 cm x 20 cm x 25 cm)

5500-159D Woodward RELAY CONTROL BOARD





Dettagli del prodotto:



Marchio Woodward
Modello 5500-159D
Condizione Nuovo
Peso lordo/Peso di spedizione 2.2 libbre / 35.2 once / 1 kg
Dimensioni imballaggio 6.4" x 6.4" x 4.8" (16cm x 16 cm x 12 cm)
Paese di origine/Paese originale Stati Uniti (USA)
Tempi di consegna In stock
Porto di spedizione Xiamen
Pagamento T/T
Prezzo di vendita Richiesta
Colore Dipende dal prodotto
Garanzia 12 mesi
Tempi di consegna 5-8 giorni lavorativi
Corrieri DHL, UPS, TNT, FedEx ed EMS





Informazioni aggiuntive:



N/A N/A





Descrizione:



Questo manuale descrive il controllo digitale Woodward Peak 150 per turbine a vapore e il programmatore portatile (9905-292) utilizzato per programmarlo. I seguenti argomenti sono trattati nel capitolo indicato:  Installazione e hardware (Capitolo 2)  Panoramica del funzionamento del sistema turbina (Capitolo 3)  Ingressi e uscite Peak 150 (Capitolo 4)  Funzioni di controllo Peak 150 (Capitolo 5)  Spiegazione delle procedure operative (Capitolo 6)  Panoramica del programmatore portatile e dei menu (Capitolo 7)  Impostazione dei menu di configurazione (Capitolo 8)  Impostazione dei menu di servizio (Capitolo 9)  Diagramma a blocchi funzionale dettagliato (Capitolo 10)  Comunicazioni Modbus (Capitolo 11)  Risoluzione dei problemi (Capitolo 12)  Opzioni di servizio (Capitolo 13)  Fogli di lavoro del programma (Appendice) I nomi dei parametri sono mostrati in tutte le lettere maiuscole e corrispondono alla sintassi vista sul programmatore portatile o sullo schema elettrico dell'impianto.

L'imballaggio Figura 2-1 è un disegno schematico del controllo Peak 150. Tutti i componenti di controllo Peak 150 sono contenuti in un unico involucro NEMA 4X. L'involucro può essere montato all'interno o all'esterno. L'accesso ai componenti interni avviene attraverso una porta incernierata a destra, tenuta chiusa da sei viti captive. Le dimensioni approssimative dell'involucro sono 19 x 12 x 4 pollici (circa 483 x 305 x 102 mm). L'involucro ha due aperture nella parte inferiore per l'accesso ai cablaggi. Un foro ha un diametro di circa 25 mm (1 pollice) e l'altro di circa 38 mm (1,5 pollici). Questi fori accettano mozzi per condotti standard inglesi o metrici.

Tutti i componenti interni sono di grado industriale. I componenti includono la CPU (unità di elaborazione centrale), la sua memoria, l'alimentatore switching, tutti i relè, tutti i circuiti di ingresso/uscita e tutti i circuiti di comunicazione per il display della porta anteriore, la tastiera a sfioramento, le comunicazioni remote RS-232, RS-422 e RS-485 Modbus.

Montaggio L'involucro di controllo Peak 150 standard deve essere montato verticalmente su una parete o su un rack da 19" (483 mm), lasciando spazio sufficiente per l'apertura del coperchio e l'accesso ai cablaggi. Due flange saldate, una sul lato destro e una sul lato sinistro, consentono un montaggio sicuro.

Collegamenti elettrici Tutti i collegamenti elettrici devono essere effettuati attraverso le due aperture nella parte inferiore dell'involucro ai morsetti all'interno dell'involucro. Instradare tutti i cavi a bassa corrente attraverso la porta di cablaggio grande. Instradare tutti i cavi ad alta corrente attraverso la porta di cablaggio piccola. Il cablaggio per ogni MPU e per ogni attuatore deve essere schermato separatamente. Si consiglia inoltre una schermatura separata per ogni ingresso mA. Gli ingressi di contatto possono essere raggruppati all'interno di un singolo cavo multi-conduttore con un'unica schermatura complessiva. Le schermature devono essere collegate solo al controllo Peak 150. Il cablaggio dei relè e dell'alimentatore normalmente non richiede schermatura.

  • RELAY CONTROL BOARD
  • PORTA SINGOLA
  • ARRAY A 8 RELÈ
  • MORSETTI A VITE
  • 250 V 1 A FUSIBILE



5500-159d Woodward Relay Control Board 0
