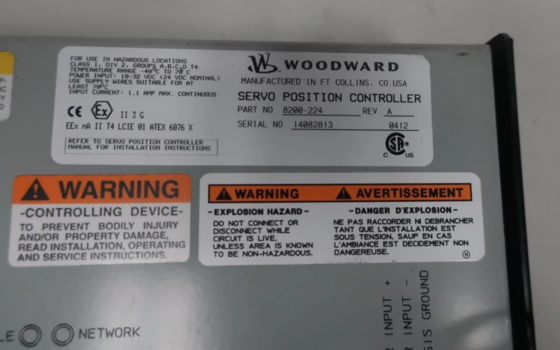

8200-224 Controller di posizione servo Woodward

8200-224 Woodward Servo Position Controller

Dettagli del prodotto:

Informazioni aggiuntive:

Descrizione:

L'8200-226 è l'ultimo modello rilasciato di SPC (Servo Position Controller). Sostituisce i modelli 8200-224 e 8200-225. L'SPC posiziona un attuatore idraulico o pneumatico in base a un segnale di richiesta di posizione ricevuto da un controllo. L'SPC posiziona un attuatore a singola bobina utilizzando dispositivi di feedback di posizione singoli o doppi. Il segnale di richiesta di posizione può essere inviato all'SPC tramite DeviceNet, 4–20 mA o entrambi. Un programma software in esecuzione su un Personal Computer (PC) consente all'utente di configurare e calibrare facilmente l'SPC.

Lo SPC Service Tool viene utilizzato per configurare, calibrare, regolare, monitorare e risolvere i problemi di un SPC. Lo strumento di servizio funziona su un PC e comunica con l'SPC tramite una connessione seriale. Il connettore della porta seriale è un connettore sub-D a 9 pin e utilizza un cavo diretto per connettersi al PC. Woodward offre un kit adattatore da USB a seriale a 9 pin, se necessario, per i nuovi computer che non dispongono di un connettore seriale a 9 pin (P/N 8928-463).

Questo kit contiene un adattatore USB, software e un cavo seriale da 1,8 m (6 piedi). (Vedere il Capitolo 4 per le istruzioni di installazione dello SPC Service Tool.) L'SPC viene configurato utilizzando l'editor di file di configurazione dello SPC Service Tool per creare un file che viene quindi caricato nell'SPC. Lo SPC Service Tool può anche leggere una configurazione esistente da un SPC nell'editor di file di configurazione.

La prima volta che un SPC viene collegato a un attuatore, deve essere calibrato sul trasduttore di feedback di posizione dell'attuatore. L'utente viene guidato attraverso il processo di calibrazione dallo strumento di servizio. La calibrazione può essere eseguita anche dal controllo tramite il collegamento DeviceNet. La procedura di calibrazione è disponibile nel file di aiuto GAP™.

L'SPC richiede una sorgente di tensione da 18 a 32 Vdc, con una capacità di corrente di 1,1 A max. Se si utilizza una batteria per l'alimentazione, è necessario un caricabatterie per mantenere una tensione di alimentazione stabile. La linea di alimentazione deve essere protetta con un fusibile da 5 A, 125 V in grado di resistere a un'inrush di 20 A, 100 ms quando viene applicata l'alimentazione.
