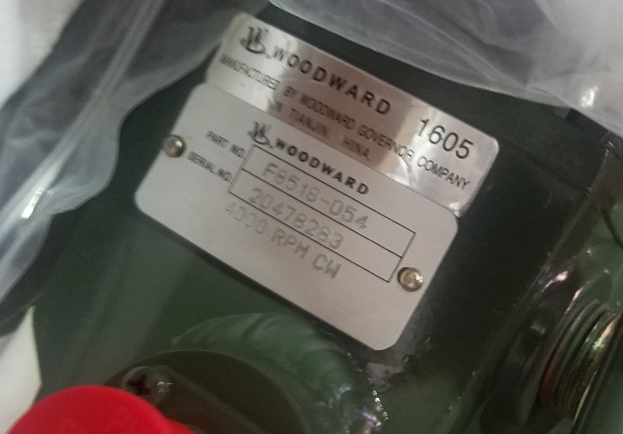

F8516-054 Woodward TG-13 Governatore

I modelli Woodward TG-13 e TG-17 sono regolatori di velocità meccanico-idraulici per il controllo di turbine a vapore—applicazioni in cui non è richiesto il funzionamento isocrono (a velocità costante).

I regolatori TG-13 e TG-17 hanno un'escursione massima dell'albero terminale di 40 gradi. L'escursione consigliata dalla posizione senza carico alla posizione a pieno carico è di 2/3 dell'escursione completa del regolatore. Vedere la Figura 1-1 per una rappresentazione grafica della capacità di lavoro massima per i regolatori e le relative informazioni sull'escursione dell'albero terminale del regolatore.

L'uscita del regolatore è fornita tramite un albero terminale scanalato che si estende da entrambi i lati dell'alloggiamento. La pompa interna per i regolatori è dimensionata per funzionare su intervalli di velocità standard: • da 1100 a 2400 giri/min • da 2400 a 4000 giri/min • da 4000 a 6000 giri/min Il regolatore TG-13 funziona con una pressione dell'olio interna di 1034 kPa (150 psi), mentre il TG-17 funziona con una pressione dell'olio interna di 1379 kPa (200 psi). Entrambi i regolatori sono impostati sull'intervallo di velocità specificato dal cliente al momento dell'ordine. Il regolatore ad alta velocità (da 4000 a 6000 giri/min) potrebbe richiedere uno scambiatore di calore in alcune applicazioni (vedere la fine del Capitolo 2, Quando è necessario uno scambiatore di calore?). Entrambi i regolatori sono in grado di controllare a un intervallo di velocità inferiore a quello specificato con una certa perdita di coppia e prestazioni.

I regolatori sono disponibili con un alloggiamento in ghisa o in alluminio pressofuso. La caduta di velocità è necessaria per un funzionamento stabile del regolatore. La caduta è impostata in fabbrica, ma regolabile internamente. Sono disponibili due metodi di impostazione della velocità. L'impostazione della velocità a vite è standard. L'impostazione della velocità a leva è opzionale e fornita da un gruppo albero scanalato che si estende da entrambi i lati del coperchio.
