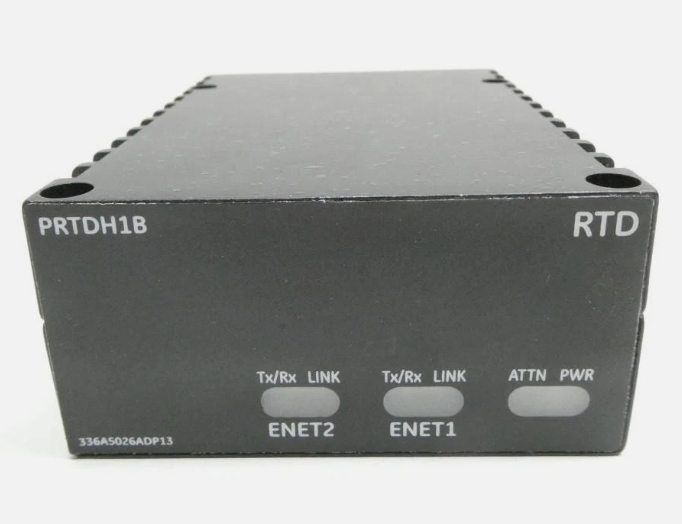

IS220PRTDH1B Pacchetto ingressi RTD GE

L'IS220PRTDH1B è un modulo di ingresso RTD prodotto da General Electric (GE) e fa parte della serie Mark VIe di sistemi di controllo distribuiti.

Il modulo viene utilizzato principalmente per la misurazione della temperatura e utilizza la porta di ingresso della sonda di temperatura a resistenza (RTD) per connettersi alla rete Ethernet I/O per fornire acquisizione e elaborazione di dati di temperatura ad alta precisione.

Il modulo IS220PRTDH1B supporta l'acquisizione in tempo reale dei segnali di temperatura tramite la connessione alla scheda terminale di ingresso RTD.

Il modulo contiene una scheda di elaborazione, che è la parte centrale condivisa da tutti i moduli I/O distribuiti Mark VIe, ed è anche dotato di una scheda di acquisizione dedicata alla funzione di ingresso della termocoppia per garantire un'efficiente conversione ed elaborazione del segnale.

Il modulo di ingresso RTD supporta solo il funzionamento simplex, il che significa che i dati possono essere trasmessi solo in una direzione alla volta.

Il modulo è alimentato da un ingresso di alimentazione a tre pin e collegato alla scheda terminale corrispondente tramite un connettore DC-37 pin.

Il modulo è dotato di doppie interfacce Ethernet RJ45 per l'uscita dei dati e dispone di indicatori LED per fornire funzioni diagnostiche intuitive, consentendo agli utenti di comprendere lo stato di funzionamento del dispositivo in tempo reale.

Il modulo IS220PRTDH1B supporta fino a 8 ingressi RTD, mentre la scheda terminale TRTD può essere espansa per supportare 16 ingressi RTD.

Ciò consente al sistema di elaborare in modo efficiente più sorgenti di segnale durante l'acquisizione della temperatura, rendendolo adatto per ambienti di controllo dell'automazione industriale complessi.
