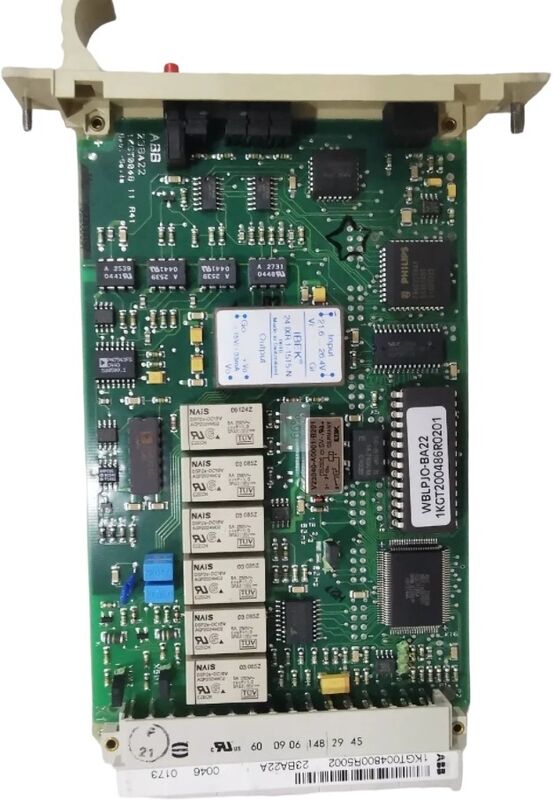

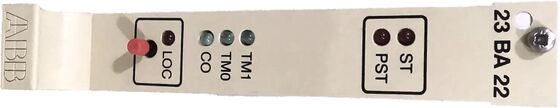

23BA22 1KGT004800R5002 Tabella del modulo di monitoraggio dell'uscita di comando ABB

La scheda del modulo di monitoraggio dell'output di comando ABB (23BA22 1KGT004800R5002) è un sofisticato componente di sistema di controllo progettato per applicazioni di automazione industriale.

Questo modulo di monitoraggio dell'uscita dei comandi esegue funzioni di convalida critiche nei sistemi di controllo.l'unità di comunicazione e il modulo della scheda di uscita avviano una sequenza di convalida prima del rilascioIl controllo (1 su n) è attivato sulla scheda di controllo dell'uscita di comando 23BA22,misurando contemporaneamente la resistenza del relè di interposizione all'interno del circuito di uscita commutato e confrontandola con i limiti superiori e inferiori parametrizzati. Quando la resistenza misurata rientra nell'intervallo definito, il comando oggetto viene rilasciato tramite la scheda di uscita binaria 23BA20.con monitoraggio continuo della durata dell'impulsoL'uscita si disattiva con un'indicazione di risposta o al termine del timer del 23BA22. Qualora una condizione di prova fallisse durante questi controlli, il comando viene immediatamente annullato. In applicazioni standard di stazioni RTU, una sola scheda 23BA22 è sufficiente per eseguire il controllo (1 su n).Per configurazioni che comportano più tipi di relè interpositori con valori di resistenza diversi, la scheda 23BA22 può supportare due circuiti di controllo indipendenti, a condizione che una sorgente di tensione isolata separata fornisca la tensione di prova ausiliaria.
