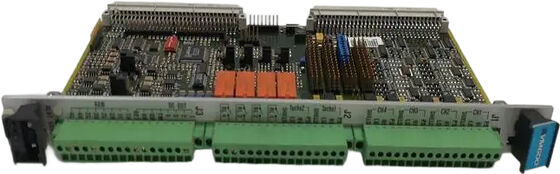

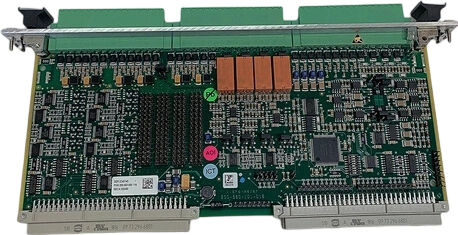

IOC4T 200-560-000-111 Carta di ingresso/uscita

IOC4T 200-560-000-111 IOinput/Ou.t Pu.tCard

Dettagli del prodotto:


Descrizione:

La scheda ingressi/uscite IOC4T funziona come interfaccia di segnale per la scheda di protezione macchine MPC4. Viene montato nella parte posteriore del rack e si collega direttamente al backplane del rack tramite due connettori. Ogni scheda IOC4T corrisponde a una scheda MPC4 corrispondente ed è fissata proprio dietro di essa nel rack. Operando in modalità slave, comunica con l'MPC4 tramite il connettore P2 utilizzando un'interfaccia Industry Pack, con protezione integrata per mantenere stabile lo scambio di segnali.

Tl'IOC4T è la sua forte capacità di protezione. Tlui IOC4T difende tutti gli ingressi e le uscite dalle interferenze elettromagnetiche e dai picchi improvvisi del segnale e soddisfa gli standard di compatibilità elettromagnetica.Tlui IOC4T Èil pannello frontale è dotato di connettori con terminali a vite, che non solo si collegano ai cavi di trasmissione delle catene di misura, ma gestiscono anche i segnali da e verso sistemi di controllo esterni, il tutto sotto una protezione affidabile.

L'IOC4T invia segnali grezzi dinamici e di velocità dai sensori all'MPC4. Dopo l'elaborazione, questi segnali vengono rinviati all'IOC4T e resi disponibili sulla morsettiera del pannello frontale. Per i segnali dinamici, quattro convertitori digitale-analogici integrati forniscono uscite calibrate da 0-10 V e quattro convertitori tensione-corrente offrono uscite di corrente da 4-20 mA. Tutte queste conversioni e trasmissioni di segnale sono supportate dalle funzionalità di protezione della scheda per garantire la precisione del segnale.

L'IOC4T dispone di quattro relè locali che possono essere impostati su segnali di allarme specifici tramite software, come guasti MPC4 o problemi rilevati da allarmi comuni. Invia inoltre 32 segnali di allarme digitali al backplane del rack, che possono essere utilizzati dalle schede relè RLC16 opzionali e/o dalle schede relè intelligenti IRC4. La protezione della scheda garantisce che questi segnali di allarme vengano trasmessi in modo affidabile e senza interferenze.
