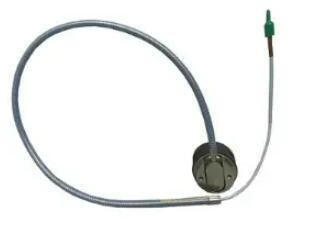

Bently Nevada 330876-02-10-00-00 3300 XL 50 mm Proximity Transducer System

Il sistema di trasduttori di prossimità Bently Nevada 3300 XL da 50 mm include una sonda da 50 mm, un cavo di prolunga e un sensore Proximitor. Grazie al suo design a bobina larga, questo sistema offre un intervallo lineare esteso di 27,9 mm (1100 mils), il più lungo disponibile nella sua linea di prodotti. Ciò lo rende ideale per la misurazione dell'espansione differenziale (DE) o dell'espansione del rotore (RX) nelle grandi turbine a vapore.

Il sistema 3300 XL da 50 mm misura l'espansione differenziale utilizzando due sonde che monitorano la superficie di un collare o di una rampa. L'intervallo di misurazione esteso offre flessibilità per varie configurazioni di montaggio:

• Due sonde possono monitorare lo stesso lato di un collare per misurazioni ridondanti
• Le sonde possono essere posizionate sui lati opposti di un collare per raddoppiare l'intervallo di misurazione totale

La configurazione di montaggio ottimale dipende dalle dimensioni del bersaglio e dall'intervallo di movimento del rotore:

• Per collari di dimensioni sufficienti con movimento inferiore a 27,9 mm, sonde doppie sullo stesso lato forniscono capacità di misurazione di backup
• Per intervalli di movimento compresi tra 28 mm e 56 mm, le sonde devono essere montate sui lati opposti del collare
