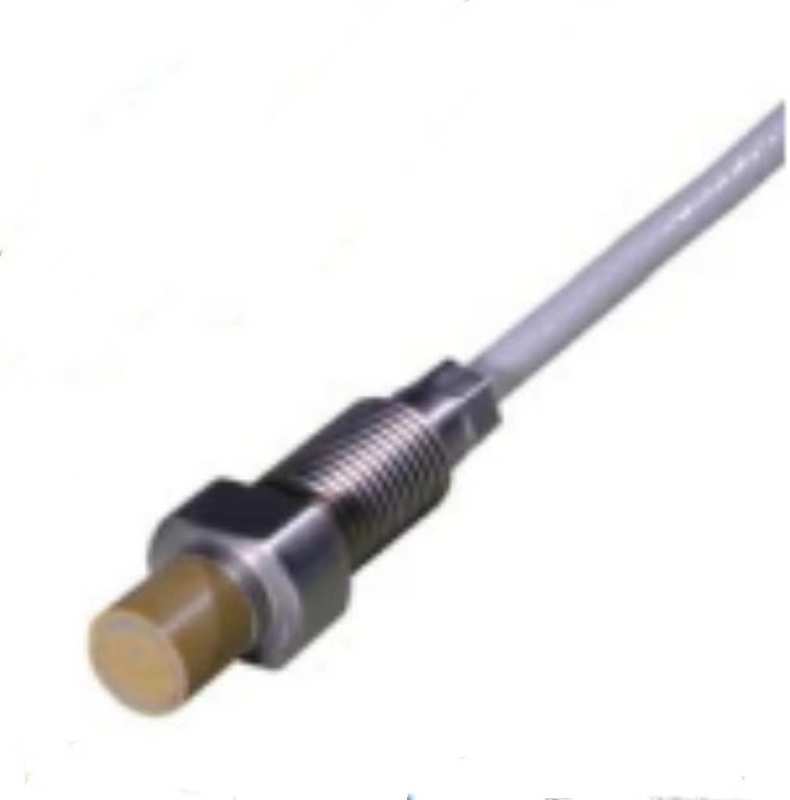

TQ412 111-412-000-012 Sensore senza contatto per il sistema di misurazione della prossimità

TQ412 111-412-000-012 Sistema di misurazione della prossimità Sensore senza contatto

Dettagli del prodotto:

Informazioni supplementari:

Intervalli di temperatura ambientale

Descrizione:

Il sistema si basa su un sensore TQ402 o TQ412 senza contatto e un condizionatore di segnale IQS900.formano un sistema di misurazione di prossimità calibrato in cui ogni componente è intercambiabileIl sistema emette una tensione o una corrente proporzionale alla distanza tra la punta del trasduttore e il bersaglio, ad esempio un albero di una macchina.

La parte attiva del trasduttore è costituita da una bobina di filo stampata all'interno della punta del dispositivo, in (poliamide-imide).in tutti i casi, essere metallici.

Il corpo del trasduttore è disponibile con filo metrico o imperiale. La versione TQ412 è destinata ad applicazioni di montaggio inverso.con una larghezza di 20 mm o più, ma non superiore a 20 mm,Si possono ordinare diverse lunghezze di cavo (integrale ed estensione).

Il condizionatore di segnale IQS900 contiene un modulatore/demodulatore ad alta frequenza che fornisce un segnale di guida al trasduttore.Questo genera il campo elettromagnetico necessario utilizzato per misurare il divarioIl circuito del condizionatore è composto da componenti di alta qualità ed è montato in un alluminio verniciato.

I trasduttori TQ402 e TQ412 possono essere abbinati a un singolo cavo di estensione EA402 per allungare efficacemente il lato anteriore.sono disponibili caselle di giunzione e protettori di interconnessione per la protezione meccanica e ambientale del collegamento tra i cavi integrali e di estensione.

I sistemi di misurazione della prossimità basati su TQ4xx possono essere alimentati da sistemi di monitoraggio delle macchine associati, come moduli o schede, o da un'altra fonte di alimentazione.
