EA403 913-403-000-012 Sistema di misurazione della prossimità consente la misurazione senza contatto dello spostamento relativo

EA403 913-403-000-012Il sistema di misurazione della prossimità consente la misurazione senza contatto dello spostamento relativo

Dettagli del prodotto:

Informazioni supplementari:

Descrizione:

Il sistema è basato su un sensore TQ403 senza contatto e un condizionatore di segnale IQS450, che insieme formano un sistema di misurazione di prossimità calibrato in cui ogni componente è intercambiabile.Il sistema emette una tensione o una corrente proporzionale alla distanza tra la punta del trasduttore e il bersaglio, come un albero di una macchina.

La parte attiva del trasduttore è costituita da una bobina di filo stampata all'interno della punta del dispositivo, in (poliamide-imide).in tutti i casi, essere metallici.

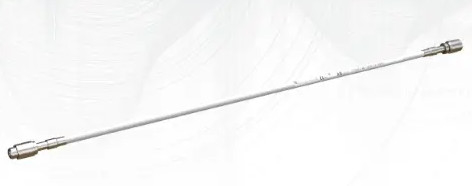

Il corpo del trasduttore è disponibile solo con filo metrico.Possono essere ordinate lunghezze di cavo diverse (integrale ed estensione).

Il trasduttore TQ403 può essere abbinato a un singolo cavo di estensione EA403 per allungare efficacemente il lato anteriore.sono disponibili caselle di giunzione e protettori di interconnessione per la protezione meccanica e ambientale del collegamento tra i cavi integrali e di estensione.

I sistemi di misurazione della prossimità basati su TQ4xx possono essere alimentati da sistemi di monitoraggio delle macchine associati, come moduli o schede, o da un'altra fonte di alimentazione.

Il condizionatore di segnale IQS450 contiene un modulatore/demodulatore ad alta frequenza che fornisce un segnale di guida al trasduttore.Questo genera il campo elettromagnetico necessario utilizzato per misurare il divarioIl circuito del condizionatore è costituito da componenti di alta qualità e è montato in una strussione in alluminio.
