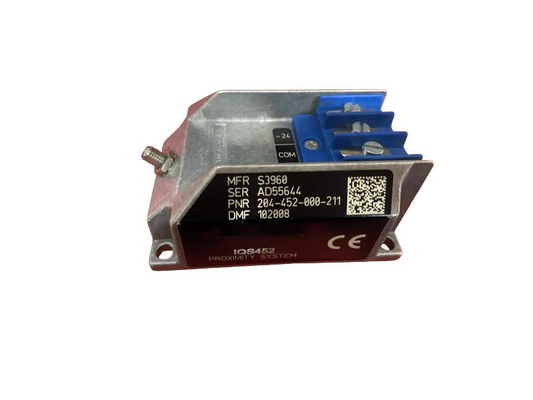

IQS452 204-452-000-211 Condizionatore del segnale del sistema di prossimità In magazzino

IQS452 204-452-000-211Sistema di prossimitàCondizionatore di segnale in magazzino

Dettagli del prodotto:

Descrizione:

Questo sistema di prossimità consente la misurazione senza contatto dello spostamento relativo degli elementi in movimento della macchina.Il sistema è basato su un trasduttore TQ 422 o TQ 432 senza contatto e il suo condizionatore di segnale IQS 452 corrispondenteInsieme formano un sistema di prossimità calibrato in cui ogni componente è intercambiabile.Il sistema emette una tensione o una corrente proporzionale alla distanza tra la punta del trasduttore e il bersaglio (.g. albero della macchina).

Sia il TQ 422 che il TQ 432 sono appositamente progettati per applicazioni ad alta pressione, con la punta del trasduttore resistente a pressioni fino a 100 bar.Ciò le rende particolarmente adatte per misurare lo spostamento relativo o le vibrazioni su pompe sommerse e vari tipi di turbine idrauliche (e.g.(ad esempio Kaplan e Francis).

La parte attiva del trasduttore è una bobina di filo che viene stampata all'interno della punta del dispositivo, che è realizzata in PEEK (polieteretercetone).Il materiale di destinazione deve, in ogni caso, essere metallici.

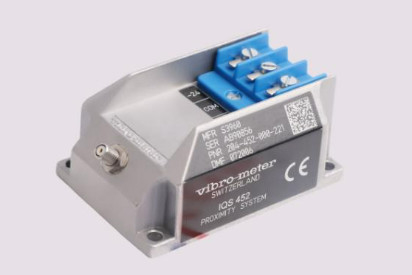

Il condizionatore di segnale IQS 452 contiene un modulatore/demodulatore HF che fornisce un segnale di guida al trasduttore.Il circuito del condizionatore è costituito da componenti di alta qualità e è montato in un'estrusione in alluminio.

Il trasduttore TQ 422/432 può essere abbinato a un singolo cavo di estensione EA 402.

Il sistema di prossimità è alimentato da moduli di elaborazione associati o da un alimentatore rack.

Informazioni sull'ordine
