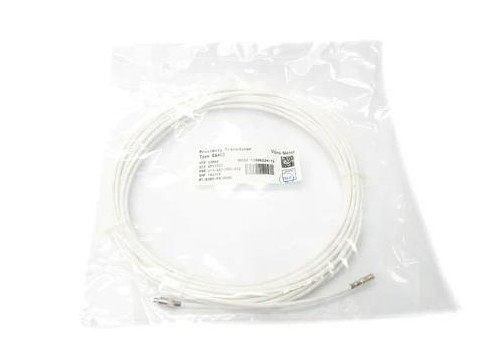

TQ412 111-412-000-013 Sensore senza contatto di sistema di misurazione di prossimità

TQ412 111-412-000-013 Sistema di misurazione della prossimità Sensore senza contatto

Dettagli del prodotto:

Descrizione:

Il sistema di misurazione di prossimità consente la misurazione senza contatto dello spostamento relativo degli elementi della macchina in movimento.È particolarmente adatto per misurare la vibrazione relativa e la posizione assiale degli alberi rotanti delle macchine, come quelle presenti nelle turbine a vapore, a gas e idrauliche, nonché negli alternatori, turbocompressori e pompe.

Il sistema si basa su un trasduttore TQ 402 o TQ 412 senza contatto e un condizionatore di segnale IQS 450.Il sistema emette una tensione o una corrente proporzionale alla distanza tra la punta del trasduttore e il bersaglio, come un albero di una macchina.

La parte attiva del trasduttore è costituita da una bobina di filo modellata all'interno della punta del dispositivo, in Torlon ® (poliamide-imide).Il materiale di destinazione deveIl corpo del trasduttore è disponibile con filo metrico o imperiale. La versione TQ 412 è destinata a applicazioni di montaggio inverso.Il TQ 402 / 412 ha un cavo coassiale integrato, terminato con un connettore coassiale in miniatura a chiusura automatica.Il condizionatore di segnale IQS 450 contiene un modulatore/demodulatore ad alta frequenza che fornisce un segnale di guida al trasduttoreIl circuito del condizionatore è costituito da componenti di alta qualità e è montato in un'estrusione in alluminio.

I trasduttori TQ 402 e TQ 412 possono essere abbinati a un singolo cavo di estensione EA 402 per allungare efficacemente la parte anteriore.sono disponibili caselle di giunzione e protettori di interconnessione per la protezione meccanica e ambientale del collegamento tra i cavi integrali e di estensione.

Il sistema di prossimità può essere alimentato da moduli di elaborazione del segnale associati o da una fonte di alimentazione rack.

Informazioni sull'ordine
