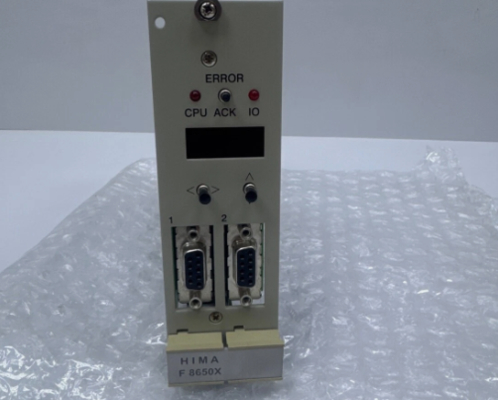

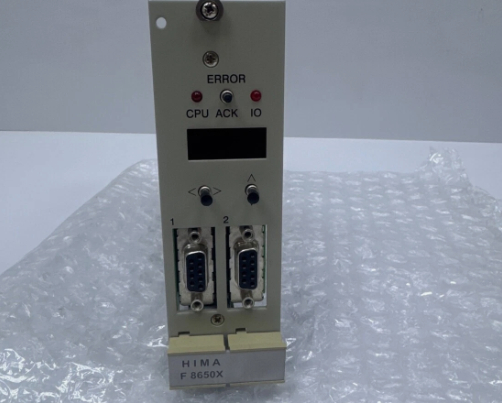

F8650X MODULO CENTRALE HIMA

F8650X MODULO CENTRALE HIMA

Dettagli del prodotto:

Informazioni supplementari:

Descrizione:

Applicazioni con il modulo di comunicazione F 8627X:
 connessione del modulo centrale a un PADT (ELOP II TCP)
- connessione ad altri partner di comunicazione all'interno di una rete Ethernet (safeethernet,
Modbus TCP)
La comunicazione va dal modulo centrale tramite il bus di backplane alla comunicazione
modulo F 8627X e dalle porte Ethernet del modulo F 8627X nella rete Ethernet e viceversa
E viceversa.
Caratteristiche particolari del modulo centrale:
L'autodidattazione: dal sistema operativo BS41q/51q V7.0-8 (05.31)
¢ ELOP II TCP: dal sistema operativo BS41q/51q V7.0-8 (05.31)
Ulteriori informazioni sul n. della stazione degli autobus, sul protocollo TCP ELOP II, sul caricamento dei sistemi operativi e
programmi di applicazione (autoeducazione) et al. corrispondenti al modulo centrale che troverete in
la scheda dati del F8627X nonché il manuale del sistema operativo di H41q/H51q e il
manuale di sicurezza di H41q/H51q.

Display diagnostico del modulo centrale
- Display alfanumerico a quattro cifre,
- due LED per l'indicazione generale degli errori (CPU per i moduli centrali, IO per i moduli testabili)
moduli di ingresso/uscita),
- due interruttori per richiedere informazioni dettagliate sugli errori,
¢ il pulsante ACK ripristina l'indicazione dell'errore;
in caso di guasto, l'ACK si comporta come un riavvio del sistema.
Per ulteriori informazioni sulla visualizzazione diagnostica e sugli elenchi dei codici di errore, si rimanda alla documentazione "Funzioni del sistema operativo BS 41q/51q" (anche sul CD ELOP II).
